7.3.5 模擬負載電流監測器 (IMON)
TPS25984x 通過在 IMON 引腳上提供與流過 FET 的電流成比例的模擬電流，使系統能夠精確監測輸出負載電流。電流輸出的好處是，信號可以在電路板上路由，而不會由于相鄰布線的壓降或噪聲耦合而增加明顯的誤差。電流輸出還允許將多個 TPS25984x 器件的 IMON 引腳連接在一起，以獲得并聯配置中的總電流。IMON 信號可以通過在監測點的電阻器上施加電壓來轉換為電壓。用戶可以檢測 RIMON 兩端的電壓 (VIMON) 以使用 方程式 13 來獲得輸出負載電流的測量值。
方程式 13.
TPS25984x IMON 電路旨在提供高帶寬和高精度，適用于各種負載和溫度條件，不受電路板布局布線和其他系統運行條件的影響。此設計允許將 IMON 信號用于先進的動態平臺電源管理技術（如 PROCHOT? 和 Intel PSYS?），以最大限度地提高系統功耗和平臺吞吐量，而不會犧牲安全性或可靠性。

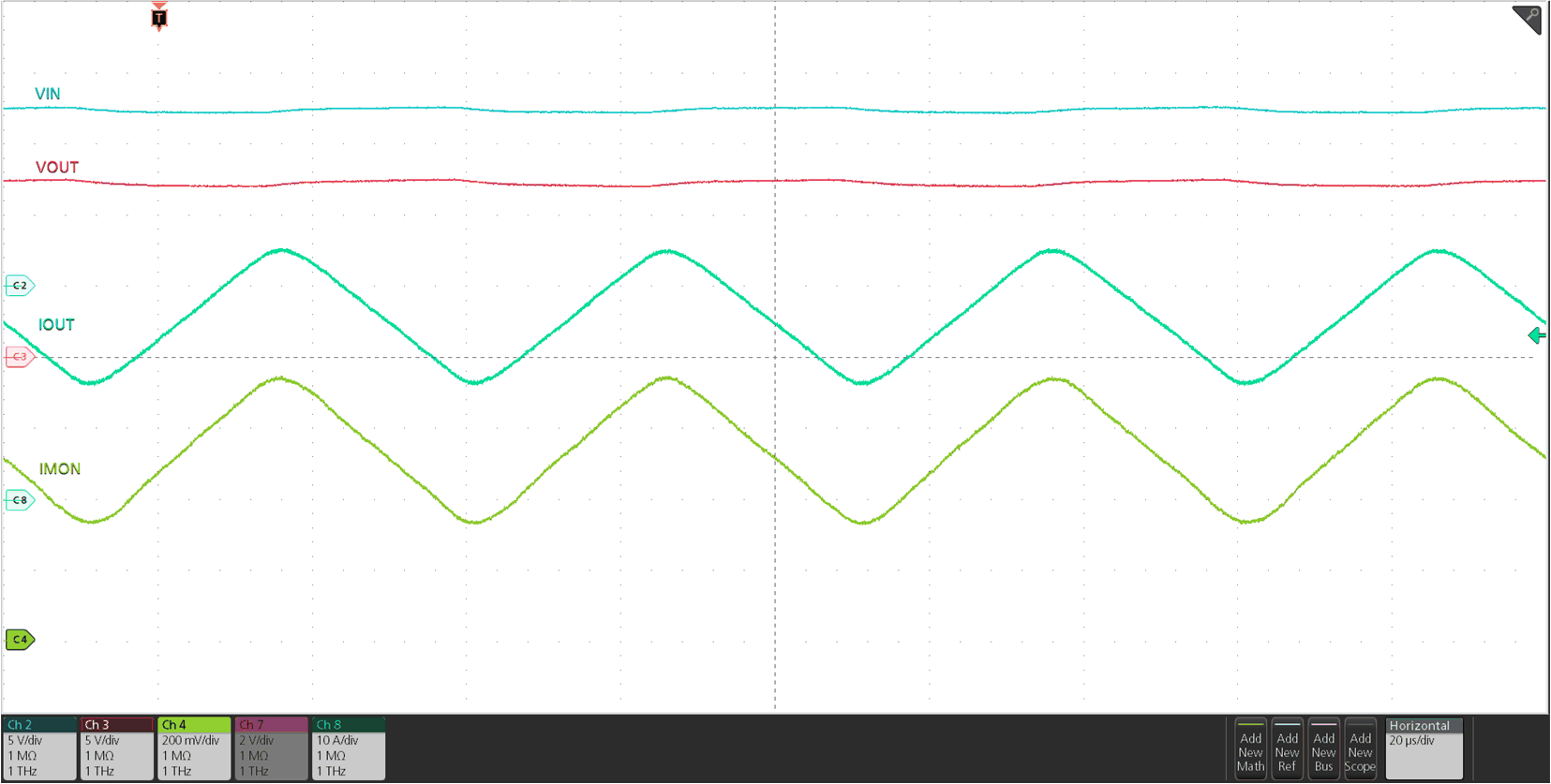

圖 7-6 模擬負載電流監測器響應注：
-
IMON 引腳僅在穩定狀態期間提供負載電流監測信息。在浪涌期間，IMON 引腳報告零負載電流。
- ILIM 引腳始終報告單個器件的負載電流，也可用作每個單獨器件的模擬負載電流監測器。
- 必須注意盡量減少 IMON 和 ILIM 引腳上的寄生電容，以避免對過流和短路保護時序產生任何影響。
