7.3.12 電源正常狀態指示 (PG)
電源正常狀態指示是一個高電平有效輸出，當器件處于穩定狀態并且能夠提供最大功率時，該輸出被置為高電平有效以指示這種情況。
| 事件或條件 | FET 狀態 | PG 引腳狀態 | PG 延遲 |
|---|---|---|---|
欠壓 (VEN < VUVLO) | 關閉 | L | tPGD |
| VIN < VUVP | 關閉 | L | |
| VDD < VUVP | 關閉 | L | |
過壓 (VIN > VOVP) | 關閉 | L | tPGD |
穩定狀態 | 打開 | H | tPGA |
浪涌 | 打開 | L | tPGA |
瞬態過流 | 打開 | H | 不適用 |
斷路器（持續過流，隨后 ITIMER 到期） | 關閉 | L (MODE = H) H (MODE = L) | tPGD 不適用 |
快速跳變 | 關閉 | L (MODE = H) H (MODE = L) | tPGD 不適用 |
ILM 引腳開路 | 關閉 | L (MODE = H) H (MODE = L) | tITIMER + tPGD 不適用 |
ILM 引腳短路 | 關閉 | L (MODE = H) H (MODE = L) | tPGD 不適用 |
過熱 | 關斷 | L (MODE = H) H (MODE = L) | tPGD 不適用 |
上電后，PG 最初被拉至低電平。器件啟動一個浪涌序列，在此序列中，柵極驅動器電路開始從內部電荷泵對柵極電容充電。當 FET 柵極電壓達到完全過驅時（指示浪涌序列已完成并且器件能夠提供全功率），PG 引腳在抗尖峰脈沖時間 (tPGA) 后被置為高電平有效。
在正常運行期間，如果在任何時候關斷 FET，PG 會置為無效。PG 置為無效抗尖峰脈沖時間為 tPGD。

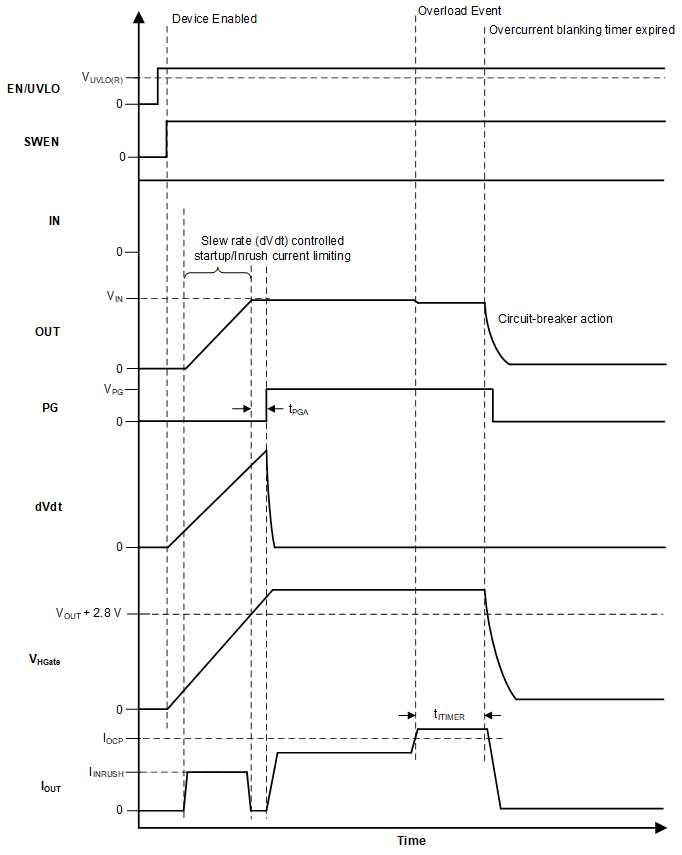

圖 7-8 TPS25984x PG 時序圖當器件未通電時，PG 引腳應保持低電平。不過，在這種情況下，沒有有源下拉來將該引腳一直驅動至 0V。如果 PG 引腳被上拉至即使器件未通電也存在的獨立電源，則此引腳上可能會出現一個小電壓，具體取決于引腳灌電流，這是上拉電源電壓和電阻的函數。盡可能減小灌電流，以使該引腳電壓保持在足夠低的水平，使得在此情況下不會被相關的外部電路檢測為邏輯高電平。
該器件在輔助模式下 (MODE = GND) 與并聯鏈中用作主器件的另一個 TPS25984 器件一起使用時，會在啟動期間控制 PG 置位操作，但器件達到穩定狀態后，不再控制 PG 取消置位操作。有關更多詳細信息，請參閱 模式選擇 (MODE)。
