7.3.4.4 短路保護
在輸出短路事件期間，流過器件的電流會迅速增大。當檢測到輸出短路時，內部快速跳變比較器會觸發快速保護序列，以防止電流進一步增大并導致任何損壞或輸入電源壓降過大?？焖偬儽容^器采用可調閾值 (ISFT)，該閾值在穩定狀態期間等于 2 × IOCP（主器件）或 2.25 × IOCP（輔助器件），在浪涌期間等于 1.5 × ILIM。此機制允許用戶根據系統額定值調整快速跳變閾值，而不是使用固定高閾值，固定閾值可能并不適用于所有系統。電流超過快速跳變閾值后，TPS25984x 會在 tSFT 內關斷 FET。該器件還采用更高的固定快速跳變閾值 (IFFT)，可在穩定狀態期間（FET 處于線性區域）提供快速短路保護。當電流超過 IFFT 后，會在 tFFT 內將 FET 完全關斷。圖 7-5 展示了 TPS25984x 電子保險絲的短路響應。
在某些系統（例如刀片服務器和電信設備）中，多個可熱插拔刀片或線路卡通過公共電源背板連接。在切換大電流時，背板的電感負載可能導致瞬態電流，進而對相鄰卡片產生電流尖峰。這些尖峰可能大到足以觸發電子保險絲的快速跳變比較器。TPS25984x 使用專有算法避免在此類情況下發生誤觸發，從而確保系統的不間斷運行。

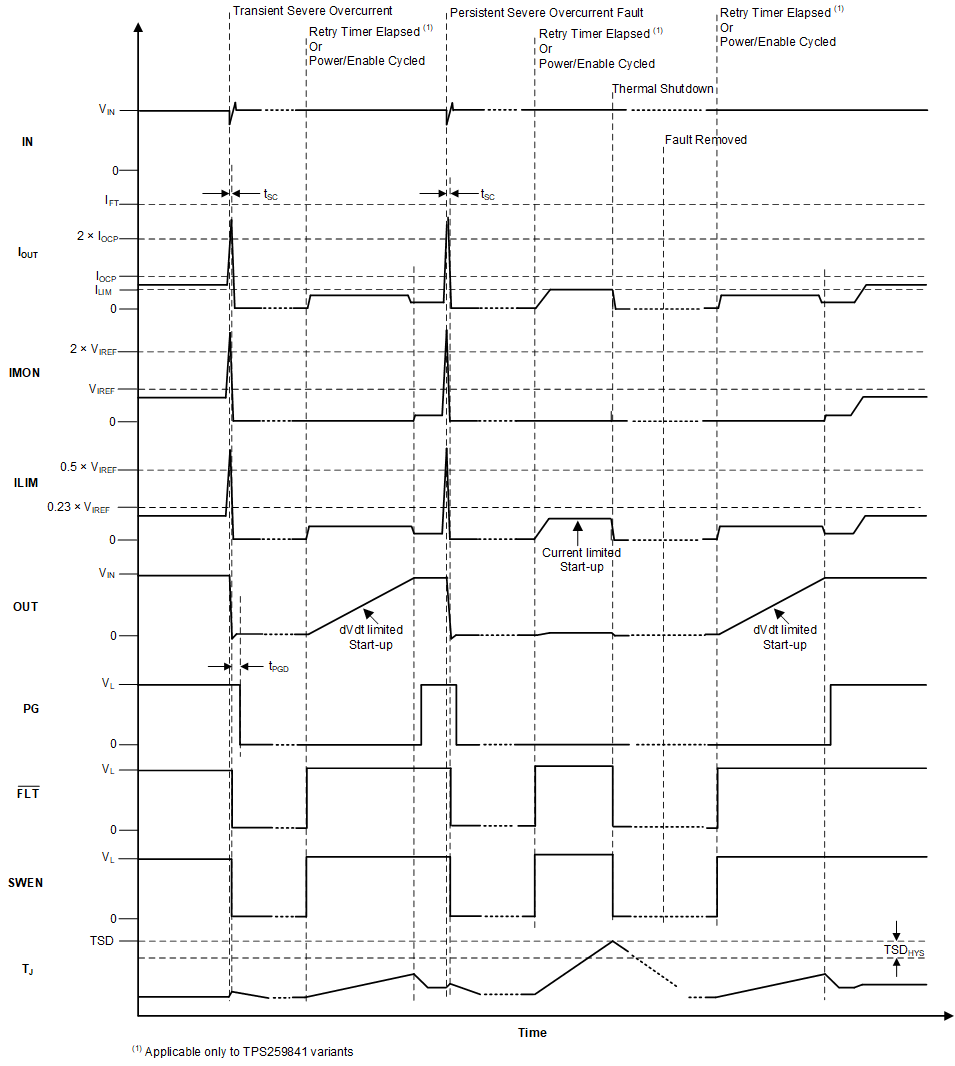

圖 7-5 短路響應
