ZHCSTG6B July 2023 – April 2025 TPS25984
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 說明（續）
- 5 引腳配置和功能
- 6 規格
-
7 詳細說明
- 7.1 概述
- 7.2 功能方框圖
- 7.3 特性說明
- 7.4 器件功能模式
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
3 說明
TPS25984x 是采用小型封裝的集成式高電流電路保護和電源管理解決方案。該器件只需很少的外部元件即可提供多種保護模式，能夠非常有效地抵御過載、短路和過多浪涌電流。
浪涌電流有特別要求的應用可以通過單個外部電容器設定輸出轉換率。用戶可根據系統需求設置輸出電流限制電平。借助用戶可調節的過流消隱計時器，系統可在電子保險絲不出現跳變的情況下支持負載電流的瞬態峰值。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

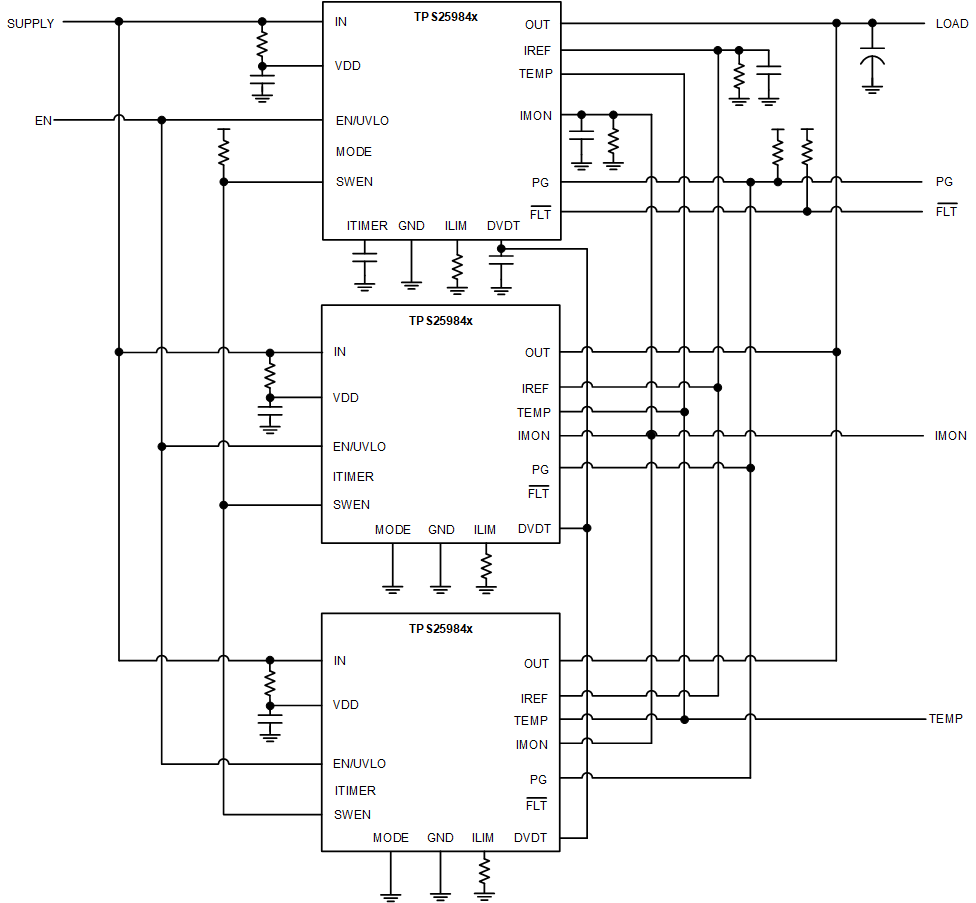

簡化版原理圖
