8.3.6.3 事件管理器
事件管理器是 TDC1000-Q1 的 STOP 脈沖發生電路中的數字狀態機。事件管理器控制在 STOP 引腳上生成的 STOP 脈沖的最大數量和 STOP 脈沖生成的接收模式。STOP 脈沖的數量是在 CONFIG_1 寄存器的 NUM_RX 字段中配置的。可以通過 CONFIG_4 寄存器的 RECEIVE_MODE 位來選擇接收模式。有關 TDC1000-Q1 的接收模式的詳細信息，請參閱單回波接收模式 和多回波接收模式 部分。

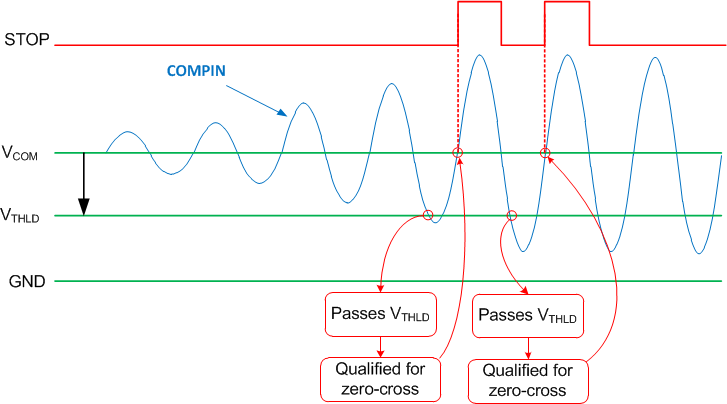

圖 8-8 顯示了 NUM_RX = 2h 且 RECEIVE_MODE = 0 時的一個示例。當回波信號振幅超過小于 VTHLD 的值時，閾值檢測比較器會向事件管理器指示將下一個過零事件標記為有效。當過零檢測比較器檢測到合格的過零時，事件管理器將脈沖傳遞到 STOP 引腳，直到達到 NUM_RX 中編程的接收事件數。
圖 8-8 信號鑒定、過零檢測和 STOP 脈沖生成
