9.2.1.2.1 液位測量
對于液位檢測應用，將測量液體中聲波的總飛行時間 (TOF)。換能器 B 發送的脈沖通常從液體底部穿過液體到達液體表面。液體和空氣之間的不連續性會產生反射波，該反射波會返回到換能器 B。
在測量周期開始時，換能器連接到 AFE 的發送通道，發送突發會激發換能器以生成超聲波。與 TX 突發同步，TDC1000-Q1 生成一個 START 脈沖以指示測量開始。發送完成后，換能器將連接到 AFE 的一個接收通道，具體取決于器件配置。
在接收到有效的回波后，TDC1000-Q1 將生成一個 STOP 脈沖。可以通過器件的寄存器配置生成多個 STOP 脈沖。系統會比較 START 和 STOP 信號時間以確定 TOF。
可以使用以下公式來確定液位：
方程式 6.
其中
- d 是以米 (m) 為單位的液位
- TOF 是以秒 (s) 為單位的飛行時間
- c 是以米/秒 (m/s) 為單位的液體中的聲速

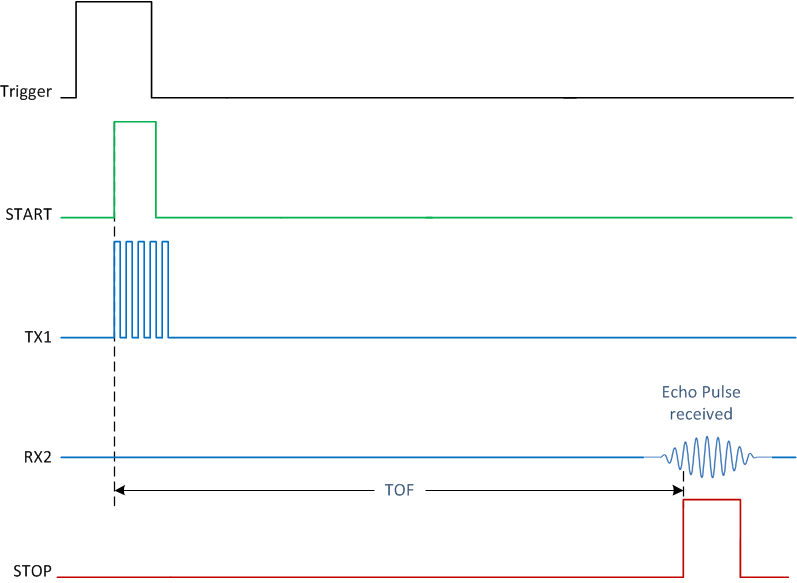

圖 9-2 液位測量中發送脈沖和接收脈沖之間的關系液位測量有兩個主要標準：分辨率和范圍（最大高度）。1mm 至 2mm 的分辨率精度是可以實現的，但由于任何環境干擾（例如液箱振動，從而產生毫米級表面波），因此不切實際。使用 VDD 電平激勵脈沖可測量長達 1m 的范圍，但較長距離的表面干擾和信號損失使可靠的回波接收成為問題?？梢酝ㄟ^機械方式（液位導管）或電子方式（將 TX 脈沖電平轉換到更高的電壓；請參閱 TIDA-00322）來實現更佳的液位測量接收。
