ZHCSRN8 February 2023 TDC1000-Q1
PRODUCTION DATA
6.8 典型特性
TA= 25°C 時測得的值，除非另外注明。

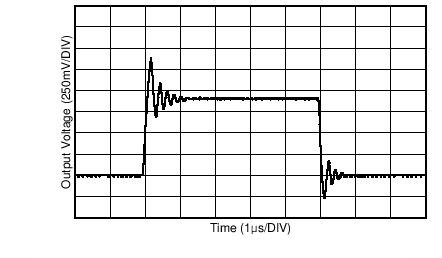

| VDD = VIO = 3.7V | 電容反饋模式 | RL = 1kΩ |

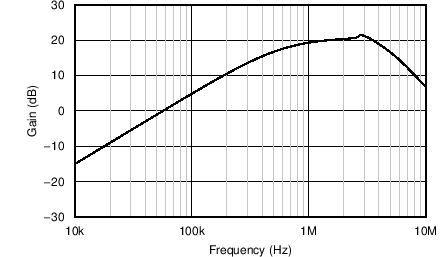

| VDD = VIO = 3.1V | 電容反饋模式 | RL= ∞ |
| VDD = VIO = 3.7V | 電阻反饋模式 | RL = 1kΩ |
| VIN = 100 mV | fIN = 100 kHz | |
| VDD = VIO = 3.7V | 電容反饋模式 | RL = 100kΩ |
| CIN = 300pF |

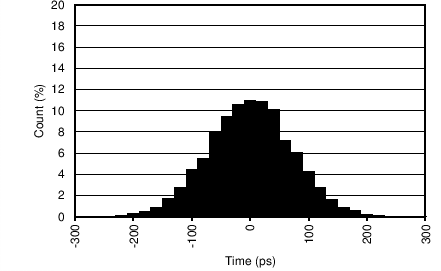

| VDD = VIO = 3.7V | LNA 電容反饋模式 | PGA 增益為 6dB |
| VIN = 100 mV | fIN = 1 MHz | |
| TA = -40°C | （請參閱圖 7-1） | 數(shù)量 ≥ 10000 |

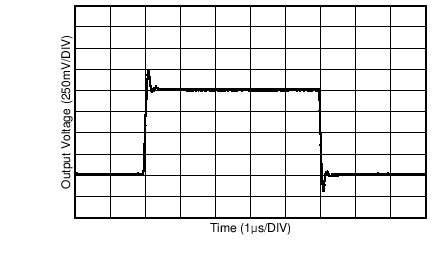

| VDD = VIO = 3.7V | 增益為 21dB | RL = 1kΩ |

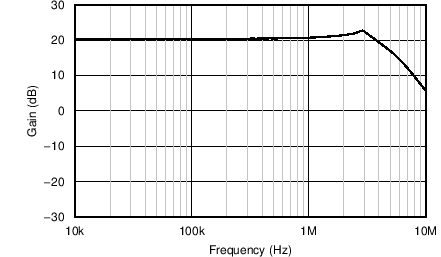

| VDD = VIO = 3.7V | 增益為 21dB | RL= ∞ |

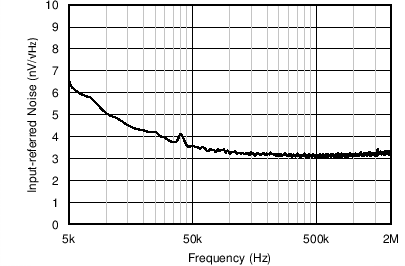

| VDD = VIO = 3.7V | 增益為 21dB | RL = 100kΩ |
| VIN = 100 mV | fIN = 100 kHz | |

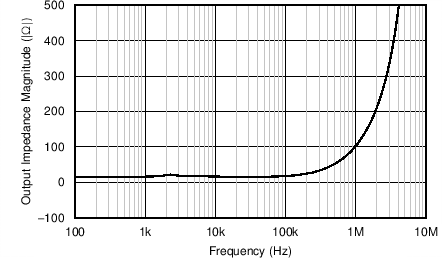

| VDD = VIO = 3.7V | 增益為 21dB | RL = 100kΩ |

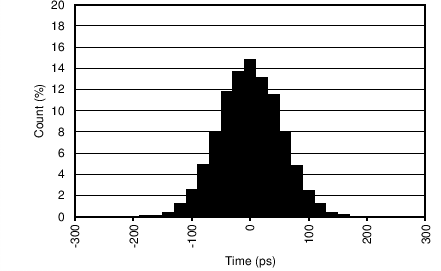

| VDD = VIO = 3.7V | LNA 電容反饋模式 | PGA 增益為 6dB |
| VIN = 100 mV | fIN = 1 MHz | |
| TA = 25°C | （請參閱圖 7-1） | 數(shù)量 ≥ 10000 |
| VDD = VIO = 3.7V | LNA 電容反饋模式 | PGA 增益為 6dB |
| VIN = 100 mV | fIN = 1 MHz | |
| TA = 125°C | （請參閱圖 7-1） | 數(shù)量 ≥ 10000 |
