8.4.6.1 短 TOF 測量

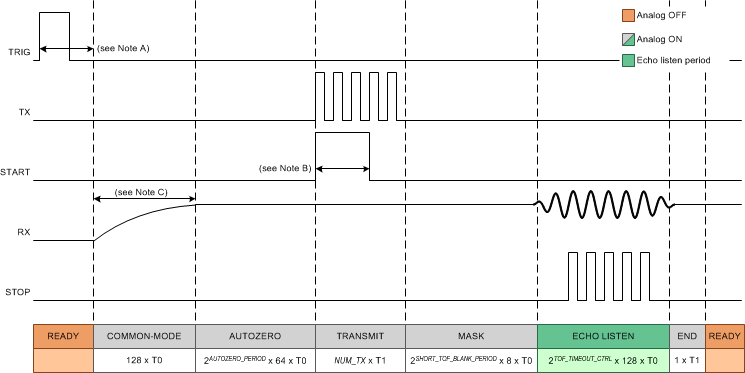

在短飛行時間測量中，RX 路徑在 TX 突發之前激活，如圖 8-23 所示。在 TX 突發之前和期間，輸入多路復用器會自動交換到備用接收通道。交換輸入可防止 TX 突發在 RX 路徑中被放大。在 TX 突發之后，輸入多路復用器在由 TIMEOUT 寄存器中的 SHORT_TOF_BLANK_PERIOD 字段確定的屏蔽周期內保持切換到備用通道。屏蔽 RX 路徑可避免放大 RX 路徑中換能器的殘余 TX 振鈴問題。
短 TOF 是上電時選擇的默認測量序列。如果 TIMING_REG[9:0] 字段的值小于 30，或者如果 FORCE_SHORT_TOF 位設置為 1，則會選擇短 TOF 測量。TIMING_REG[9:0] 是一個 10 位寬的字段，兩個最高有效位位于 TOF_1 寄存器中，八個最低有效位位于 TOF_0 寄存器中。FORCE_SHORT_TOF 位位于 TIMEOUT 寄存器中。
比較器的輸入失調電壓在自動置零期間存儲在內部電容器中。自動置零周期的長度由 CLOCK_RATE 寄存器中的 AUTOZERO_PERIOD 字段控制。
比較器能夠鑒定并生成 STOP 脈沖的窗口長度由 TOF_TIMEOUT_CTRL 字段配置。如果在分配的時間內未接收到預期的脈沖數，則會發生超時，并且會向 ERROR_FLAGS 寄存器和 ERRB 引腳報告錯誤情況?？梢越没夭ǔ瑫r(shí)（請參閱TOF 測量間隔TOF 測量間隔）。TOF_TIMEOUT_CTRL 字段位于 TIMEOUT 寄存器中。
有關時間周期 T0 和 T1 的定義，請參閱時序控制和頻率調節 (CLKIN)時序控制和頻率調節 (CLKIN)時序控制和頻率調節 (CLKIN) 部分。
