8.4.6.2 標準 TOF 測量

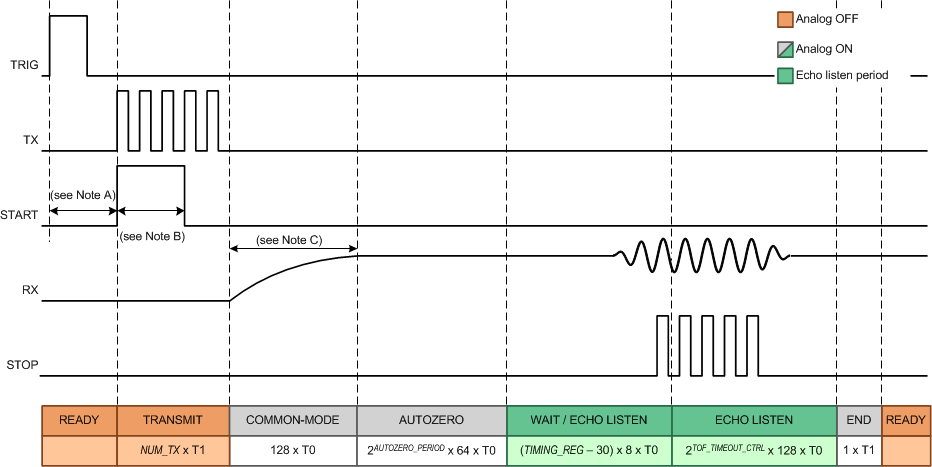

在標準飛行時間測量中，RX 路徑在 TX 突發完成之后激活（請參閱圖 8-24）。
如果 TIMING_REG 字段的值大于或等于 30，則僅當 FORCE_SHORT_TOF 位設置為 0 時才啟用標準 TOF 測量序列。TIMING_REG 是一個 10 位寬的字段，兩個最高有效位位于 TOF_1 寄存器中，八個最低有效位位于 TOF_0 寄存器中。FORCE_SHORT_TOF 位位于 TIMEOUT 寄存器中。
比較器的輸入失調電壓在自動置零期間存儲在內部電容器中。自動置零周期的長度由 CLOCK_RATE 寄存器中的 AUTOZERO_PERIOD 字段控制。
比較器能夠鑒定并生成 STOP 脈沖的窗口長度由 TIMING_REG 字段和 TOF_TIMEOUT_CTRL 字段的組合配置。通過在計算中添加 TIMING_REG，標準 TOF 測量允許使用更長的等待時間和偵聽窗口。如果在分配的時間內未接收到預期的脈沖數，則會發生超時，并且會向 ERROR_FLAGS 寄存器和 ERRB 引腳報告錯誤情況?？梢越没夭ǔ瑫r（請參閱TOF 測量間隔TOF 測量間隔）。TOF_TIMEOUT_CTRL 字段位于 TIMEOUT 寄存器中。
如果 FORCE_SHORT_TOF 位 = 1，則測量測序?qū)?zhí)行短 TOF 測量短 TOF 測量短 TOF 測量，從而覆蓋 TIMING_REG 字段的設置。
