8.3.6.2 過零檢測比較器
過零檢測比較器將 COMPIN 處的放大回波信號與基準電壓 VCOM 進行比較。如圖 8-7 所示，當回波信號的振幅上升至高于 VCOM 時，比較器會產生從低電平到高電平的轉換。當回波振幅降至低于 VCOM – VHYST 時，比較器會產生從高電平到低電平的轉換。內置的 10mV（以 VCOM 為基準）負側遲滯可確保實現與回波信號上升沿相關聯的準確過零時間實例以及比較器輸出的抗噪性能。

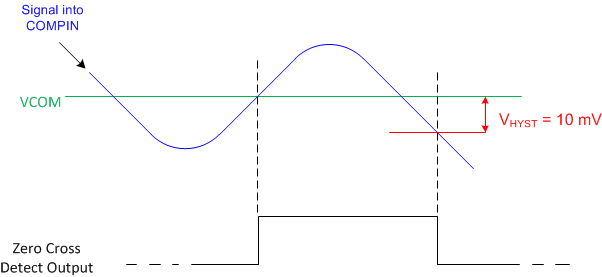

圖 8-7 過零檢測器輸出信號過零檢測比較器的輸出會傳遞到事件管理器，這取決于閾值檢測比較器的決定。
