6.3.6 壓擺率控制
為輸出級 MOSFET 提供可調柵極驅動電流控制，以實現可配置的壓擺率，從而降低 EMI。MOSFET VDS 壓擺率是優化傳導發射和輻射發射、二極管恢復尖峰的總能量和持續時間以及與 PCB 寄生元件相關的開關電壓瞬態的關鍵因素。此壓擺率主要由內部 MOSFET 柵極電流的控制決定，如圖 6-5 所示。

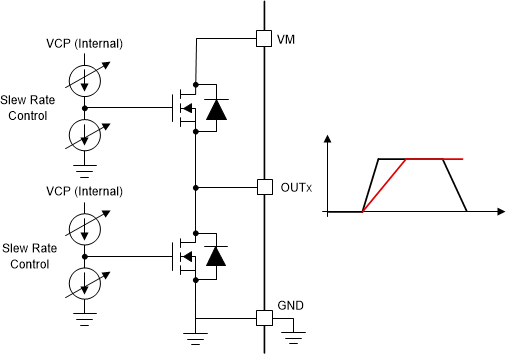

圖 6-11 壓擺率電路實現每個半橋的壓擺率可通過 SLEW_RATE 進行調節。壓擺率可配置為 125V/μs 或 200V/μs。壓擺率根據 OUTx 引腳電壓的上升時間和下降時間計算得出，如圖 6-12 所示。

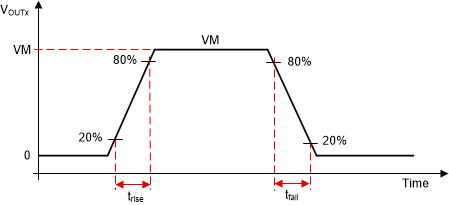

圖 6-12 壓擺率時序
