5.7 典型特性

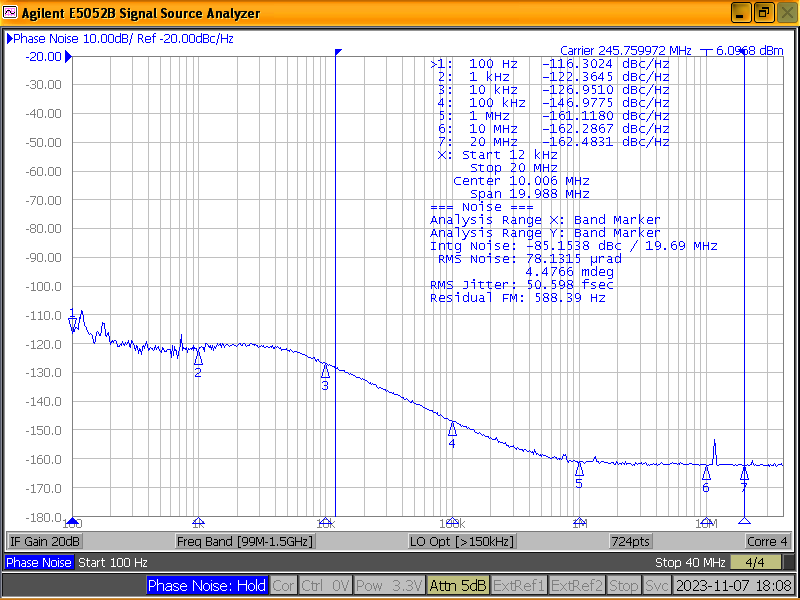

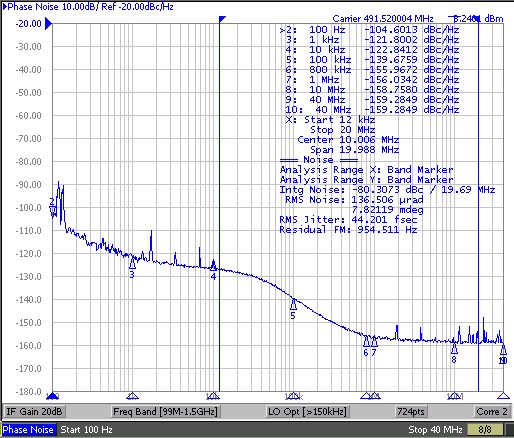

| 抖動 = 44fs RMS（12kHz 至 20MHz） |
| fAPLL1 = 2457.6MHz |

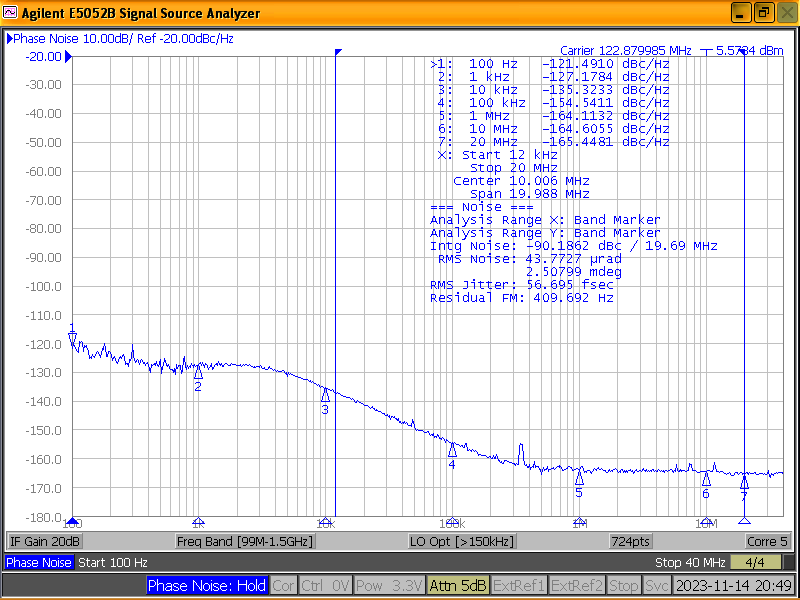

| 抖動 = 57fs RMS（12kHz 至 20MHz） |
| fAPLL1 = 2457.6MHz |
A.

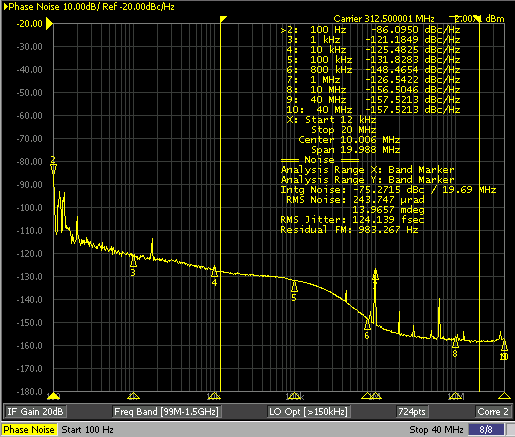

圖 5-12 APLL2 的 312.5MHz HSDS 輸出
| 抖動 = 101fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5800.78125MHz |
| 抖動 = 100fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5836.8MHz |
| 抖動 = 51fs RMS（12kHz 至 20MHz） |
| fAPLL1 = 2457.6MHz |
| 抖動 = 98fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5800.78125MHz |
| 抖動 = 103fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5950MHz |
| 抖動 = 101fs RMS（12kHz 至 20MHz） |
| fAPLL2 = 5598.72MHz |
圖 5-17 SYSREF/1PPS 延遲線性度與模擬延遲代碼 2
圖 5-19 SYSREF/1PPS 延遲線性度與模擬延遲代碼 4
圖 5-18 SYSREF/1PPS 延遲線性度與模擬延遲代碼 3
圖 5-20 SYSREF/1PPS 延遲線性度與模擬延遲代碼 5
