7.3.1.1 零延遲模式，內部和外部路徑
CDCE6214 可以在零延遲模式下運行，并具有內部和外部反饋。在零延遲模式下，PRIREF 時鐘用作 PFD 的基準時鐘。SECREF 輸入時鐘可用于將外部源作為反饋時鐘饋送給 PFD。建議使用外部反饋路徑進行零延遲運行。此外，還有一條源自輸出通道 2 的附加內部反饋路徑。預計內部零延遲模式下的輸入-輸出傳播延遲將高于零延遲模式下的輸入-輸出傳播延遲。
表 7-2 零延遲操作(1)(2)(3)
| 運行 | REFSEL | R2[1:0] - REFSEL_SW | R24[1:0] - IP_SECREF_BUF_SEL | R24[15] - IP_PRIREF_BUF_SEL | R0[8] - ZDM_EN | R0[10] - ZDM_CLOCKSEL | 說明 |
|---|---|---|---|---|---|---|---|
| 正常運行，XTAL 輸入 | L | 0h、1h 或 2h | 0h | X | 0h | 0h | 正常運行，XTAL 輸入 |
| 正常運行，差分輸入 | L | 0h、1h 或 2h | 2h 或 3h | X | 0h | 0h | SECREF/差分輸入 |
| 正常運行，差分輸入 | H | 0h、1h 或 3h | X | 1h | 0h | 0h | PRIREF/差分輸入 |
| 正常運行，LVCMOS 輸入 | L | 0h、1h 或 2h | 1h | X | 0h | 0h | SECREF/LVCMOS 輸入 |
| 正常運行，LVCMOS 輸入 | H | 0h、1h 或 3h | X | 0h | 0h | 0h | PRIREF/LVCMOS 輸入 |
| 外部零延遲模式，差分輸入 | H | 0h、1h 或 3h | 2h 或 3h | 1h | 1h | 1h | PRIREF 上的輸入時鐘，SECREF 上的反饋時鐘 |
| 外部零延遲模式，LVCMOS 輸入 | H | 0h、1h 或 3h | 1h | 0h | 1h | 1h | PRIREF 上的輸入時鐘，SECREF 上的反饋時鐘 |
| 內部零延遲模式，差分輸入 | H | 0h、1h 或 3h | X | 1h | 1h | 0h | PRIREF 上的輸入時鐘 |
| 內部零延遲模式，差分輸入 | H | 0h、1h 或 3h | X | 0h | 1h | 0h | PRIREF 中的輸入時鐘 |
(1) 在零延遲模式下，應該對所有分頻器進行編程，以便 PLL 可以鎖定。在零延遲模式下加電時，PLL 將自動鎖定
(2) 對于內部零延遲模式，需要使用通道 2。通道 2 不應斷電
(3) "X"允許采用任何可能的位字段值，而不會對功能產生任何影響

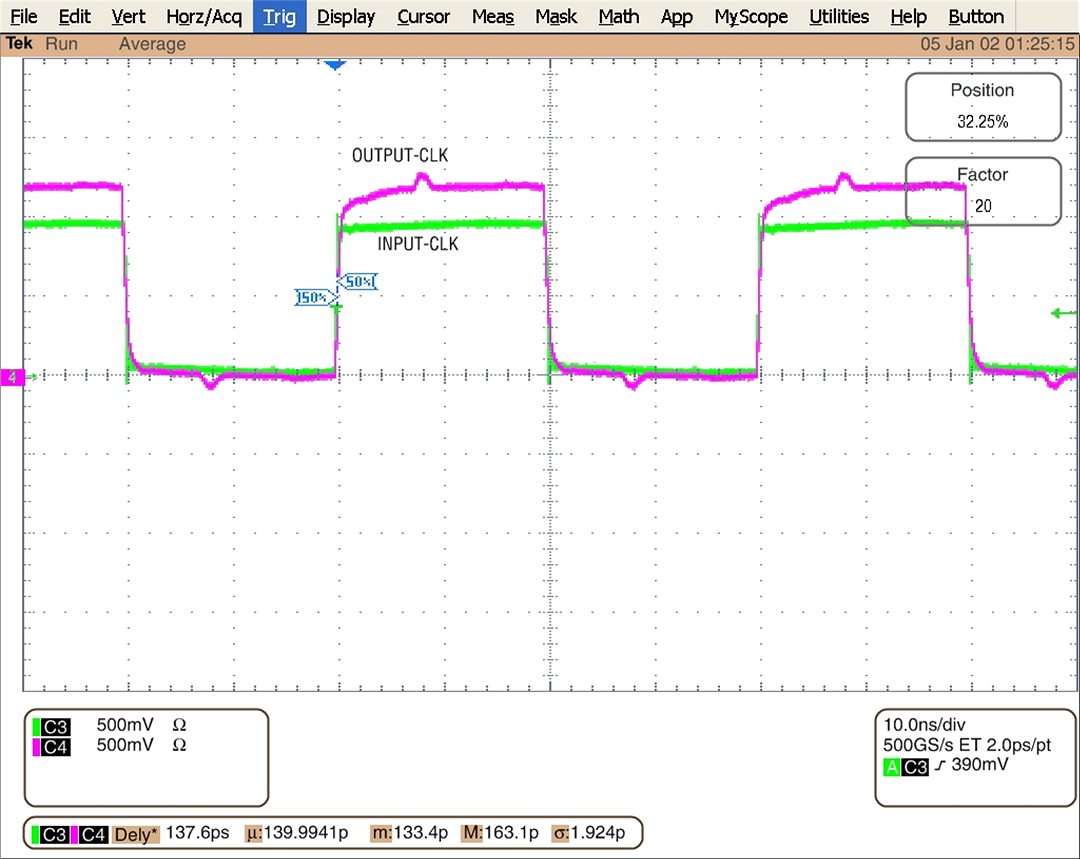

圖 7-2 LVCMOS 輸出的外部零延遲模式下的輸入/輸出對齊
