6.3.11.3 字節格式
驗證 SDA 線上每個字節的長度是否為八位。每次傳輸所要傳輸?shù)淖止?jié)數不受限制。每個字節后必須有一個確認 (ACK) 位。傳輸數據時，最高有效位 (MSB) 優先。如果從器件在已執行某個其他功能之前，無法接收或發送另外一個完整的數據字節，則從器件可以將 SCL 線保持為低電平，以強制主器件機進入等待狀態（時鐘延展）。當從器件準備好接收另一個數據字節并釋放 SCL 線時，數據傳輸將繼續。

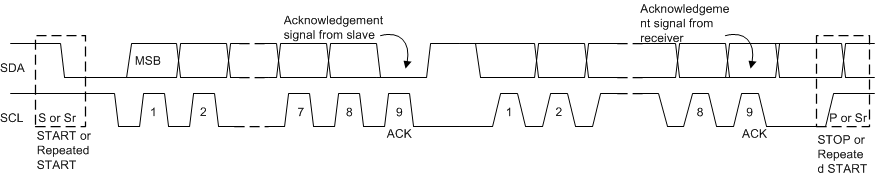

圖 6-14 I2C 總線上的數據傳輸
