ZHCSZ16 October 2025 BQ25692-Q1

ADVANCE INFORMATION

封裝選項

機械數據 (封裝 | 引腳)

RBA|26

散熱焊盤機械數據 (封裝 | 引腳)

6.3.8.2.7.1 充電模式下的 JEITA 指南合規性

2007 年 4 月 20 日的 JEITA 指南重點介紹了提高鋰離子電池充電安全性的信息。該指南強調了在特定的低溫和高溫范圍內避免高充電電流和高充電電壓的重要性。

要啟動充電周期，確保 TS 引腳上的電壓處于 VT1 閾值至 VT5 閾值范圍內。如果 TS 電壓超過 T1T5 范圍，則控制器暫停充電并等待電池溫度處于 T1 至 T5 范圍內。在涼溫度 (T1T2) 下，JEITA 建議將充電電流減小至充電電流的一半或更低。在溫溫度 (T3T5) 下，JEITA 建議充電電壓低于 4.1V/節。

在涼溫度 T1T2 時，JEITA 建議將充電電流減小至低于正常溫度 T2T3 充電電流的一半。該器件支持在 T1T2 溫度區間將充電電流編程為 T2T3 區間充電電流的 20%、40% 或 100%，亦可設置為充電暫停，此功能通過寄存器位 JEITA_ISETC 進行控制。

在溫溫度 T3T5 下，JEITA 建議充電電壓低于 4.1V/節。該器件提供 T3T5 充電電壓（電壓偏移小于 T2T3 的充電電壓）或充電暫?？删幊绦?，這由寄存器位 JEITA_VSET 進行控制。

該充電器還提供超出 JEITA 要求的靈活電壓/電流設置。溫溫度 T3T5 下的充電電流設置可配置為編程充電電流的 40% 或 100% 或暫停充電，這由寄存器位 JEITA_ISETH 進行編程。

JEITA 默認的充電曲線如下圖所示，其中藍色線為默認設置，紅色虛線為可編程選項。

圖 6-4 TS 充電值

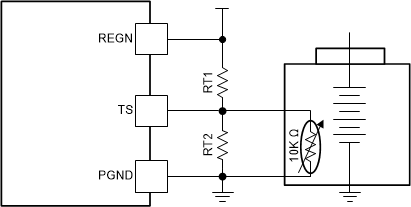

圖 6-5 TS 電阻器網絡

假設電池包上有一個 103AT NTC 熱敏電阻（如上圖所示），RT1 和 RT2 的值可以通過以下公式確定：

方程式 3.

R T 2 = \frac{R T H_{C O L D} \times R T H_{H O T} \times (\frac{1}{V T 1} - \frac{1}{V T 5})}{R T H_{H O T} \times (\frac{1}{V T 5} - 1) - R T H_{C O L D} \times (\frac{1}{V T 1} - 1)}

方程式 4.

R T 1 = \frac{\frac{1}{V T 1} - 1}{\frac{1}{R T 2} + \frac{1}{R T H_{C O L D}}}

為鋰離子或鋰聚合物電池選擇 0°C 至 60°C 范圍：

RTH_T1 = 27.28kΩ
RTH_T5 = 3.02kΩ
RT1 = 5.24kΩ
RT2 = 30.31kΩ

該器件還通過 TS 充電閾值控制寄存器，為所有閾值提供可編程性。這種靈活性有助于通過軟件修改充電器的工作窗口。

通過將 EN_JEITA 寄存器位清零來禁用 JEITA 曲線。在這種情況下，器件仍將充電窗口限制為 T1 至 T5，但在涼（T1 至 T2）或溫（T3 至 T5）區域內不采用特殊的充電曲線。

可以通過將 EN_TS 寄存器位清零來禁用 NTC 監控窗口。在這種情況下，TS 引腳電壓被忽略，并且器件始終報告正常的 TS 狀態。
