7.4.2 增量編碼器
每次軸旋轉時，增量編碼器都會產生一個脈沖序列輸出信號。每轉的脈沖數定義了設備的分辨率，脈沖數表示角度的變化，脈沖頻率與位置變化率成正比，相位表示運動方向。每次編碼器通電時，編碼器都會從零開始計數，無論軸處于什么位置都是如此。因此，在所有定位任務中，無論是在控制系統啟動時還是在編碼器電源中斷時，都不可避免地需要初始?xì)w零到參考點（通常被稱為索引或 Z 信號）。
- QEPA、QEPB、QEPI（索引）和反相信號是增量編碼器的輸出
- 靈活的擴展功能

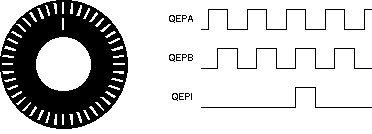

圖 7-1 是一個沿正向移動的正交信號示例（QEPA 領先于 QEPB）。
圖 7-1 正交信號。
