A.1 PGA309 外部 EEPROM 示例
圖 7-1 中的 PGA309 電路配置在 PGA309EVM（評估模塊）中用于檢查 PGA309 的功能是否正常。表 7-1 詳細說明了 PGA309 的所需配置。增益和失調電壓調節如Example7-1 所示。圖 7-2 顯示了內部 PGA309 16 位數據如何映射到外部 EEPROM 8 位地址位置。外部 EEPROM 值顯示在表 7-2 中，其中還詳細說明了如何為本示例計算 Checksum1 和 Checksum2。

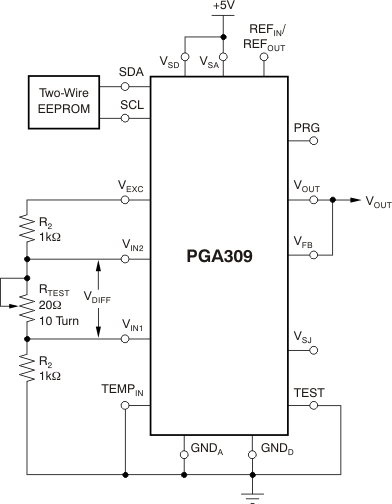

圖 7-1 PGA309 外部 EEPROM 電路示例表 7-1 PGA309 外部 EEPROM 配置示例
| 參數 | 所需設置 | 注釋 |
|---|---|---|
| VDIFF | 0V 至 33.67mV | 將 RTEST 從 0Ω 調整到 20Ω |
| VREF | 4.096V | 使用內部 PGA309 基準 |
| VEXC | 3.4V | 使用線性化電路，范圍 0 (KEXC = 0.83)，Lin DAC = 0 |
| 粗略失調電壓 | -3.277mV | |
| 前端 PGA 增益 | 64 | |
| 增益 DAC | 1 | |
| 輸出放大器增益 | 2.4 | |
| 零 DAC | 100mV | |
| 過量程 | 3.876V | |
| 欠量程 | 0.245V | |
| VOUT 理想值 | -0.263V 至 +4.908V | 禁用過量程和欠量程 |
| VOUT 最終值 | 0.245V 至 3.876V | 啟用過量程和欠量程 |
| 故障檢測 | 外部比較器 | 啟用 |
| 故障檢測極性 | 正 | |
| 內部比較器 | 禁用 | |
| 溫度 ADC | 內部模式 | |
| 輸出使能計數器 | 設置為全零 | |
| EEPROM 溫度系數 | 設置為所有溫度 ≤ +128°C，使用相同的增益 DAC 和零 DAC 設置 |
