4.2 兩線制接口
圖 4-1 顯示了業界通用雙線制時序圖，其中時序圖的定義如表 4-1 所示。主要運行狀態為：
- 總線空閑：SDA 和 SCL 線路都保持高電平。
- 啟動條件：啟動條件的定義為當 SCL 線路處于高電平時 SDA 線路的狀態從高電平變?yōu)榈碗娖?。每次?shù)據傳輸均由啟動條件進行啟動（請參閱圖 4-1）。
- 停止條件：停止條件的定義為當 SCL 線路處于高電平時 SDA 線路的狀態從低電平變?yōu)楦唠娖?。每次?shù)據傳輸均由重復的啟動或停止條件進行終止（請參閱圖 4-1）。
- 數據傳輸：在啟動和停止條件之間傳送的數據字節的數量沒有限制，由主器件確定。接收器確認每個 8 位數據字節的傳輸。
- 確認：每個接收器件在完成尋址后，必須生成一個確認位。器件進行確認的方法是在確認時鐘脈沖期間下拉 SDA 線路，這樣一來，在確認時鐘脈沖的高電平期間，SDA 線路為穩定低電平。必須將建立和保持時間考慮在內。在主器件接收數據時，主器件可以通過在從器件已發出的最后一個字節上生成一個“不確認”來終止事務（請參閱圖 4-2）。
表 4-1 兩線制時序圖定義
| 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|
| SCL 工作頻率 | fSCL | 1 | 400 | kHz |
| 停止和啟動條件之間的總線空閑時間 | tBUF | 600 | ns | |
| 重復啟動條件后的保持時間。 在此周期后，生成第一個時鐘。 | tHDSTA | 600 | ns | |
| 重復啟動條件建立時間 | tSUSTA | 600 | ns | |
| 停止條件建立時間 | tSUSTO | 600 | ns | |
| 數據保存時間 | tHDDAT | 0 | ns | |
| 數據建立時間 | tSUDAT | 100 | ns | |
| SCL 時鐘低電平周期 | tLOW | 1300 | ns | |
| SCL 時鐘高電平周期 | tHIGH | 600 | ns | |
| 時鐘/數據下降時間 | tF | 300 | ns | |
| 時鐘/數據上升時間 | tR | 300 | ns | |

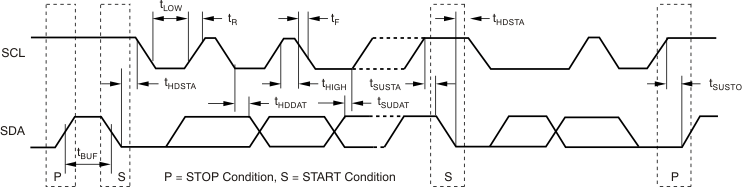

圖 4-1 兩線制時序圖

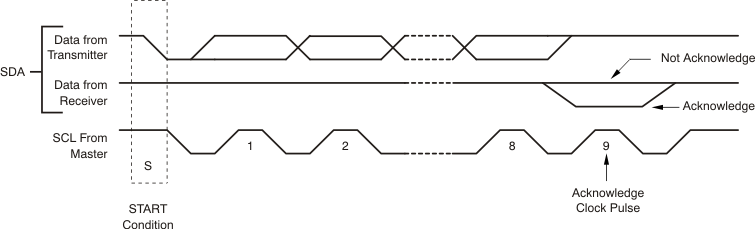

圖 4-2 兩線制啟動和確認
