2.9 過量程和欠量程
過量程和欠量程限制電路為 PGA309 輸出電壓提供了可編程的上限和下限?？梢酝ㄟ^將寄存器 5 的 D6 位設置為“1”來啟用該電路。與故障監測電路配合使用時，可以執行系統診斷以確定調節后的傳感器是否有缺陷或傳感器監測的過程是否超出范圍。圖 2-24 詳細展示了過量程和欠量程限制電路的關鍵部分。所選的 PGA309 VREF 由一個精密電阻串進行分壓以形成過量程和欠量程閾值，如表 2-18 和表 2-19 所示。寄存器 5 位 [5:0] 可設置所需的閾值。這些電阻比率非常精確，不會產生明顯的初始誤差或溫度誤差。如圖 2-24 所示，有兩個單獨的比較器：過量程比較器和欠量程比較器，它們分別使用過量程或欠量程閾值，并確定 PGA309 輸出 (VOUT) 的削減位置。過量程和欠量程限制電路中的主要誤差是由比較器的失調電壓和溫漂導致的。

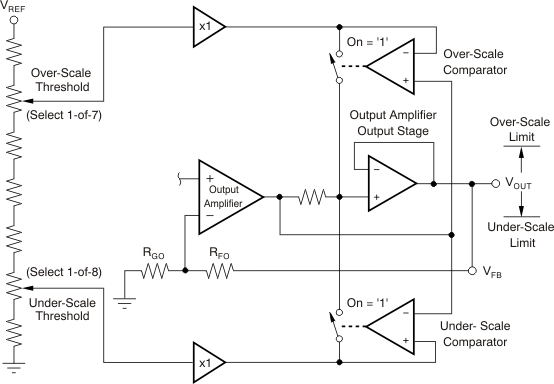

圖 2-24 過量程和欠量程限制電路表 2-18 過量程閾值選擇（寄存器 5 位 [5:3]）。VREF = +5V
| HL2 [5] |
HL1 [4] |
HL0 [3] |
過量程閾值 (V) |
過量程閾值 |
|---|---|---|---|---|
| 0 | 0 | 0 | 4.854 | 0.9708 VREF |
| 0 | 0 | 1 | 4.805 | 0.9610 VREF |
| 0 | 1 | 0 | 4.698 | 0.9394VREF |
| 0 | 1 | 1 | 4.580 | 0.9160 VREF |
| 1 | 0 | 0 | 4.551 | 0.9102 VREF |
| 1 | 0 | 1 | 3.662 | 0.7324VREF |
| 1 | 1 | 0 | 2.764 | 0.5528 VREF |
| 1 | 1 | 1 | 保留 | — |
表 2-19 欠量程閾值選擇（寄存器 5 位 [2:0]）。VREF = +5V
| LL2 [2] |
LL1 [1] |
LL0 [0] |
欠量程閾值 (V) |
欠量程閾值 |
|---|---|---|---|---|
| 0 | 0 | 0 | 0.127 | 0.02540 VREF |
| 0 | 0 | 1 | 0.147 | 0.02930 VREF |
| 0 | 1 | 0 | 0.176 | 0.03516 VREF |
| 0 | 1 | 1 | 0.196 | 0.03906 VREF |
| 1 | 0 | 0 | 0.225 | 0.04492 VREF |
| 1 | 0 | 1 | 0.254 | 0.05078 VREF |
| 1 | 1 | 0 | 0.274 | 0.05468 VREF |
| 1 | 1 | 1 | 0.303 | 0.06054VREF |
通過Example2-4 所示的示例定義，可以很好地理解使用過量程和欠量程限制電路時的設計注意事項。
