2.7 溫度測量

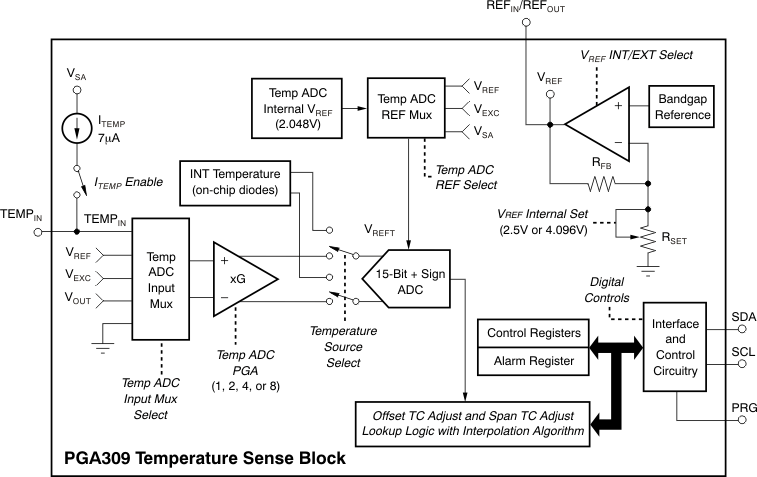

PGA309 溫度測量電路的核心是溫度 ADC。溫度 ADC 及其關聯的 PGA、輸入多路復用器和 REF 多路復用器提供了靈活且可配置的溫度檢測塊，用于讀取片上溫度或外部溫度。圖 2-15 展示了 PGA309 溫度檢測塊。
內部溫度檢測是通過使用片上二極管結來實現的。配置內部溫度模式的方法是將寄存器 6 中的位設置為表 2-7 和表 2-8 所示的值。溫度 ADC 輸出在寄存器 0 中為 12 位 + 符號擴展、右對齊的二進制補碼數據格式（請參閱表 2-9）。處于內部溫度模式的溫度 ADC 的分辨率為每次計數 0.0625°C，精度為 ±2°C。溫度精度是一個相對誤差，此誤差通過 PGA309 + 傳感器校準過程校準掉，校準精度與校準溫度測量設備的相同。
圖 2-15 溫度檢測塊| 位 | 位名 | 位狀態 | 配置 |
|---|---|---|---|
| 15 | RFB | 0 | 保留出廠位 — 設置為 0 以確保正常運行 |
| 14 | RFB | 0 | 保留出廠位 — 設置為 0 以確保正常運行 |
| 13 | ADC2X | 0 | 在內部溫度模式下未使用；設置為零。 |
| 12 | ADCS | 0 | |
| 11 | ISEN | 0 | |
| 10 | CEN | 1 | 啟用溫度 ADC |
| 9 | TEN | 1 | 選擇內部溫度模式 |
| 8 | AREN | 0 | 在內部溫度模式下未使用；設置為零。 |
| 7 | RV1 | 0 | |
| 6 | RV0 | 0 | |
| 5 | M1 | 0 | |
| 4 | M0 | 0 | |
| 3 | G1 | 0 | |
| 2 | G0 | 0 | |
| 1 | R1 | 1 | 請參閱表 2-8。 |
| 0 | R0 | 1 | 請參閱表 2-8。 |
| R1 | R0 | 溫度 ADC 分辨率（轉換時間）選擇 TEN =“1” |
|---|---|---|
| 0 | 0 | 9 位 + 符號，右對齊，符號擴展，二進制補碼，0.5°C (3ms) |
| 0 | 1 | 10 位 + 符號，右對齊，二進制補碼，符號擴展，0.25°C (6ms) |
| 1 | 0 | 11 位 + 符號，右對齊，二進制補碼，符號擴展，0.125°C (12ms) |
| 1 | 1 | 12 位 + 符號，右對齊，二進制補碼，符號擴展，0.0625°C (24ms) |
| 溫度 (°C) | 數字輸出（二進制） AD15…………AD0 | 數字輸出 （十六進制） |
|---|---|---|
| 128 | 0000 1000 0000 0000 | 0800 |
| 127.9375 | 0000 0111 1111 1111 | 07FF |
| 100 | 0000 0110 0100 0000 | 0640 |
| 80 | 0000 0101 0000 0000 | 0500 |
| 75 | 0000 0100 1011 0000 | 04B0 |
| 50 | 0000 0011 0010 0000 | 0320 |
| 25 | 0000 0001 1001 0000 | 0190 |
| 0.25 | 0000 0000 0000 0100 | 0004 |
| 0.0 | 0000 0000 0000 0000 | 0000 |
| ?0.25 | 1111 1111 1111 1100 | FFFC |
| -25 | 1111 1110 0111 0000 | FE70 |
| ?55 | 1111 1100 1001 0000 | FC90 |
| -128 | 1111 1000 0000 0000 | F800 |
對于正溫度值（例如，+50°C）：
對正數不執行二進制補碼。因此，只是將數字轉換為 16 位、右對齊格式的二進制代碼，并以 MSB = 0 表示正號。將該符號擴展到高 4 位。
示例：(50°C)/(0.0625°C/count) = 800 = 320h = 0011 0010 0000 二進制補碼 16 位、右對齊、符號擴展格式 = 0000 0011 0010 0000 = 0320h。
對于負溫度值（例如，?25°C）：
通過對絕對值二進制數進行補數操作并加 1 來生成一個負數的二進制補碼。擴展符號，用 MSB = 1 表示負數。將符號擴展到高 4 位以形成 16 位字。
示例：(| ?25°C|)/(0.0625°C/count) = 400 = 190h = 0001 1001 0000 二進制補碼格式：1110 0111 0000 擴展符號并創建 16 位字：1111 1110 0111 0000 = FE70h

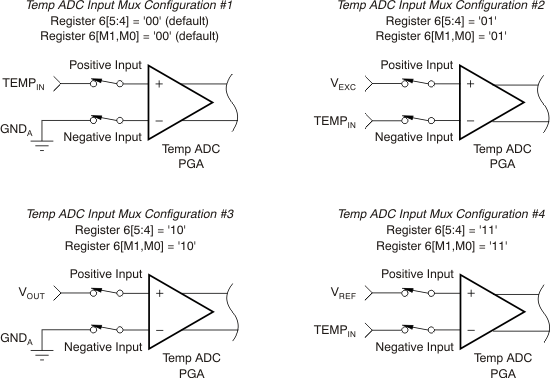

選擇外部溫度模式時，溫度 ADC 有多種可能的配置。在此模式下將讀取 TEMPIN 引腳以確定溫度。TEMPIN 可能以 GND、VEXC 或 VREF 為基準。還可以選擇通過溫度 ADC 讀取相對于 GND 的 VOUT。圖 2-16 顯示了允許的溫度 ADC 輸入多路復用器配置。
圖 2-16 溫度 ADC 輸入多路復用器選項| G1 [3] | G0 [2] | 溫度 ADC PGA 增益 |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 2 |
| 1 | 0 | 4 |
| 1 | 1 | 8 |

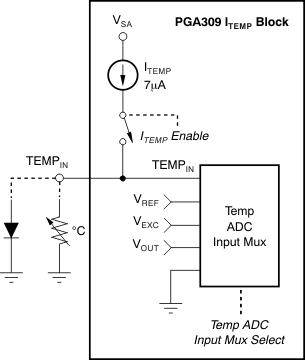

溫度檢測塊還包含一個 7μA（典型值）電流源 ITEMP。通過向寄存器 6 位 11 ISEN 寫入邏輯“1”即可啟用這個電流源。邏輯“0”會禁用 TEMPIN 引腳上的 ITEMP。這個電流源可用于激勵外部電阻式溫度器件或二極管以進行橋式傳感器溫度測量，如圖 2-17 所示。
圖 2-17 使用 ITEMP 進行外部溫度測量在外部溫度模式下使用時，溫度 ADC 用于模數轉換的基準電壓有多種選擇，如表 2-11 和圖 2-15 所示。在外部溫度模式下使用時，溫度 ADC 的分辨率也可通過寄存器進行選擇（請參閱表 2-12）。
| AREN [8] | RV1 [7] | RV0 [6] | 溫度 ADC 基準 (VREFT) |
|---|---|---|---|
| 0 | 0 | 0 | VREF |
| 0 | 0 | 1 | VEXC |
| 0 | 1 | 0 | VSA |
| 0 | 1 | 1 | 出廠保留 |
| 1 | X(1) | X(1) | 溫度 ADC 內部基準 (2.048V) |
| R1 [1] | R0 [0] | 外部信號模式 [TEN=0]， 外部基準 [AREN=0] | 外部信號模式 [TEN=0]， 內部基準 [2.048V，AREN=1] |
|---|---|---|---|
| 0 | 0 | 11 位 + 符號，右對齊，符號擴展 (6ms) | 11 位 + 符號，右對齊，符號擴展 (8ms) |
| 0 | 1 | 13 位 + 符號，右對齊，符號擴展 (24ms) | 13 位 + 符號，右對齊，符號擴展 (32ms) |
| 1 | 0 | 14 位 + 符號，右對齊，符號擴展 (50ms) | 14 位 + 符號，右對齊，符號擴展 (64ms) |
| 1 | 1 | 15 位 + 符號，右對齊，符號擴展 (100ms) | 15 位 + 符號，右對齊，符號擴展 (128ms) |
