2.7.2 通過勵磁串聯電阻進行外部溫度檢測
一些橋式傳感器應用通過電橋電阻的變化來測量橋式傳感器的溫度。實現這一目標的方法是在電橋激勵連接的頂部或底部添加一個串聯電阻。完成此操作后，必須在應用的工作溫度范圍內觀察 PGA309 輸入的共模電壓范圍。

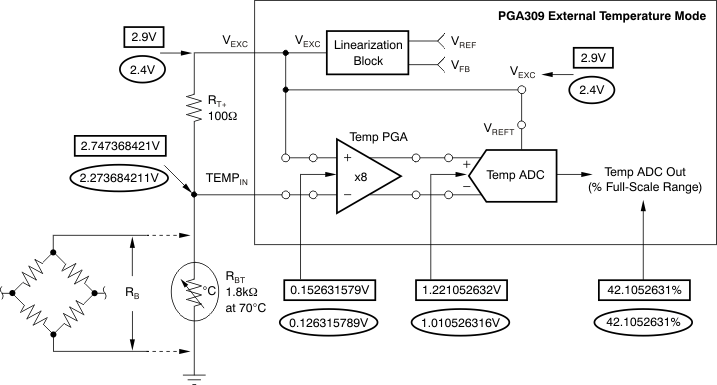

圖 2-20 展示了使用頂部串聯電阻 (RT+) 來監測電橋電阻隨溫度變化的情況。為了簡化分析，可將有效電橋電阻轉換為一個電阻 (RBT)，如圖所示。對于給定的溫度，RBT 將是固定值；在此示例中，70°C 時為 1.8kΩ。與 RBT 的溫度變化 (3500ppm/°C) 相比，RT 的溫度變化可以忽略不計 (50ppm/°C)，因此使用 RT 來檢測 RBT 的變化。對于此應用，溫度 PGA 在正極輸入端配置為 VEXC，在負極輸入端配置為 TEMPIN。溫度 ADC 使用 VEXC 作為其基準 (VREFT)。溫度 PGA 的增益設置為 8。請注意，由于線性化模塊會調整 VEXC 以盡可能減少施加壓力時橋式傳感器輸出端的誤差，因此會對 VEXC 的兩個不同值進行分析，以便模擬 VEXC 上不斷變化的電壓。方框中的值顯示的是 VEXC = 2.9V 時的數值結果，橢圓形中的值顯示的是 VEXC = 2.4V 時的數值結果。不管線性化模塊使用的 VEXC 值是多少，最終的溫度 ADC 讀數都將是相同的值。

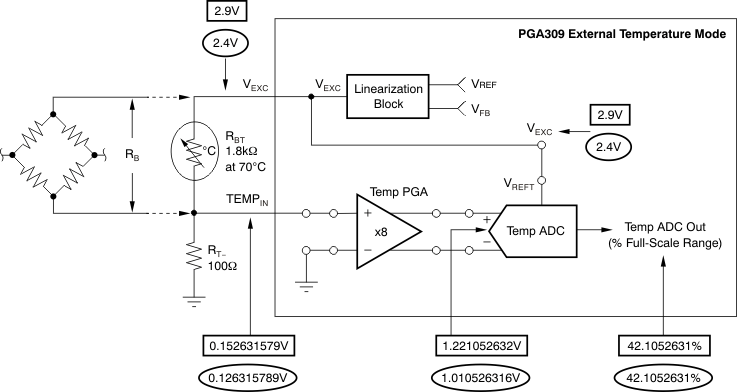

圖 2-21 展示了使用底部串聯電阻 (RT?) 來監測電橋電阻隨溫度變化的情況。同樣，為了簡化分析，可將有效電橋電阻轉換為一個電阻 (RBT)，如圖所示。在此示例中，70°C 時 RBT 為 1.8kΩ。RT 用于測量 RBT 的變化。溫度 PGA 在正極輸入端配置為 TEMPIN，在負極輸入端配置為 GND。選擇 VEXC 作為溫度 ADC 基準 (VREFT)。PGA 增益為 8。方框中的值為 VEXC = 2.9V 時的結果，橢圓形中的值為 VEXC = 2.4V 時的結果。結果表明，無論 VEXC 值如何，最終的溫度 ADC 讀數都相同。
如果應用中沒有使用線性化模塊，則橋式傳感器頂部激勵連接到 VSA 或 VREF，而不是 VEXC。在頂部（圖 2-20）或底部（圖 2-21）任何一種情況下，都可以通過添加串聯電阻 RT 來進行外部溫度檢測。對于特定應用，應將溫度 ADC 基準 (VREFT) 更改為電橋激勵電壓（VSA 或 VREF）。無論電橋激勵電壓變化如何，都能在給定溫度下產生恒定溫度 ADC 輸出。
圖 2-20 使用頂部串聯電阻時橋式傳感器的外部溫度檢測
圖 2-21 使用底部串聯電阻時橋式傳感器的外部溫度檢測
