在交流耦合差分輸入配置中,使用以下器件寄存器設置,并為 IN1P/M 提供相應的輸入波形以實現滿量程擺幅。針對不同的輸入阻抗和共模容差設置 B0_P0_R80 (0x50) 和 B0_P0_R85 (0x55),更改第 13 行和 14 行中的寄存器設置。以下各圖基于輸入阻抗為 5kΩ 的模式 0。

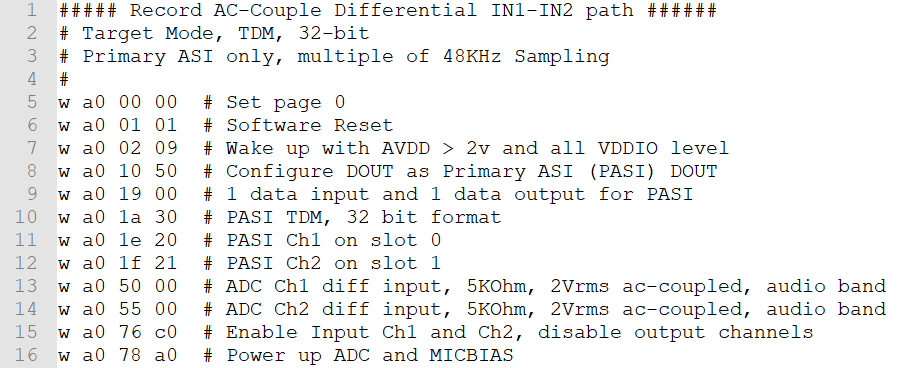

圖 2-1 差分交流耦合寄存器設置

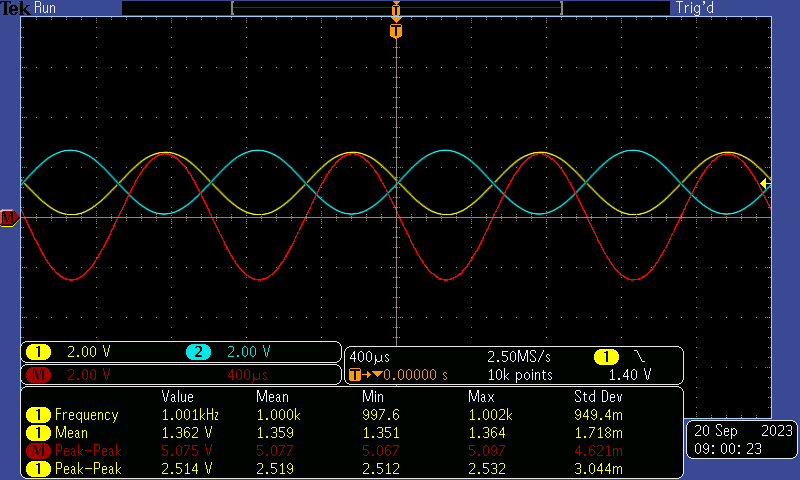

圖 2-2 -1dBrG (0dBrG = 2Vrms) 時的差分交流耦合輸入擺幅

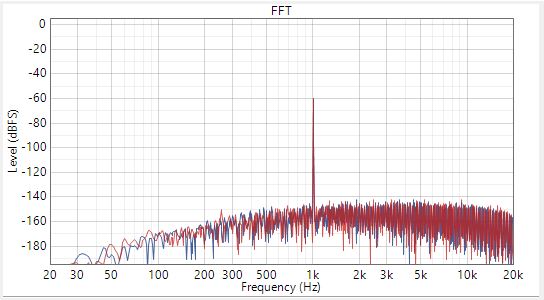

圖 2-3 -60dBrG 輸入時的差分交流耦合動態范圍

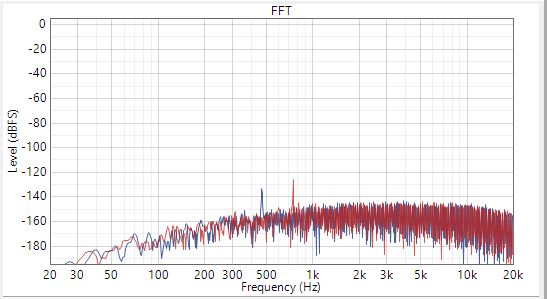

圖 2-4 輸入交流信號短接至地時的 SNR表 2-2 總結了三種不同通用容差根據不同軟件控制器件型號的輸入阻抗表現出的性能。表 2-3 總結了僅在差分交流耦合中支持 5KΩ 輸入阻抗的硬件引腳控制器件的性能。
| DR (dB) | SNR (dB) | THDN(-1dBrG 時) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| HCMT 模式 | Zin | TAC521x | TAC511x | TAA521x | TAC521x | TAC511x | TAA521x | TAC521x | TAC511x | TAA521x |
| 0 | 5K | 118 | 103 | 118 | 118 | 103 | 118 | -95 | -91 | -95 |
| 10K | 113 | 103 | 113 | 113 | 103 | 113 | -102 | -91 | -102 | |
| 40K | 101 | 103 | 102 | 102 | 103 | 102 | -97 | -91 | -97 | |
| 1 | 5K | 116 | 102 | 116 | 116 | 102 | 116 | -95 | -91 | -95 |
| 10K | 112 | 102 | 112 | 112 | 102 | 112 | -102 | -91 | -102 | |
| 40K | 100 | 102 | 101 | 101 | 102 | 101 | -96 | -91 | -97 | |
| 2 | 5K | 113 | 101 | 113 | 113 | 101 | 113 | -95 | -91 | -95 |
| 10K | 109 | 101 | 109 | 109 | 101 | 109 | -101 | 91 | -101 | |
| 40K | 99 | 101 | 100 | 100 | 101 | 100 | -96 | -91 | -96 | |
| DR (dB) | SNR (dB) | THDN(-1dBrG 時) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MD5-MD4 | Zin | TAC5242 | TAC5142 | TAA5242 | TAC5242 | TAC5142 | TAA5242 | TAC5242 | TAC5142 | TAA5242 |
| 00 | 5K | 117 | 101 | 117 | 117 | 101 | 117 | -95 | -91 | -95 |
