ZHCADM8A October 2023 – May 2024 TAA5212 , TAA5242 , TAC5111 , TAC5112 , TAC5142 , TAC5211 , TAC5212 , TAC5242
2.2 單端交流耦合配置
在交流耦合單端輸入配置中，使用以下器件寄存器設置，并為 IN1P 提供相應的輸入波形以實現滿量程擺幅。

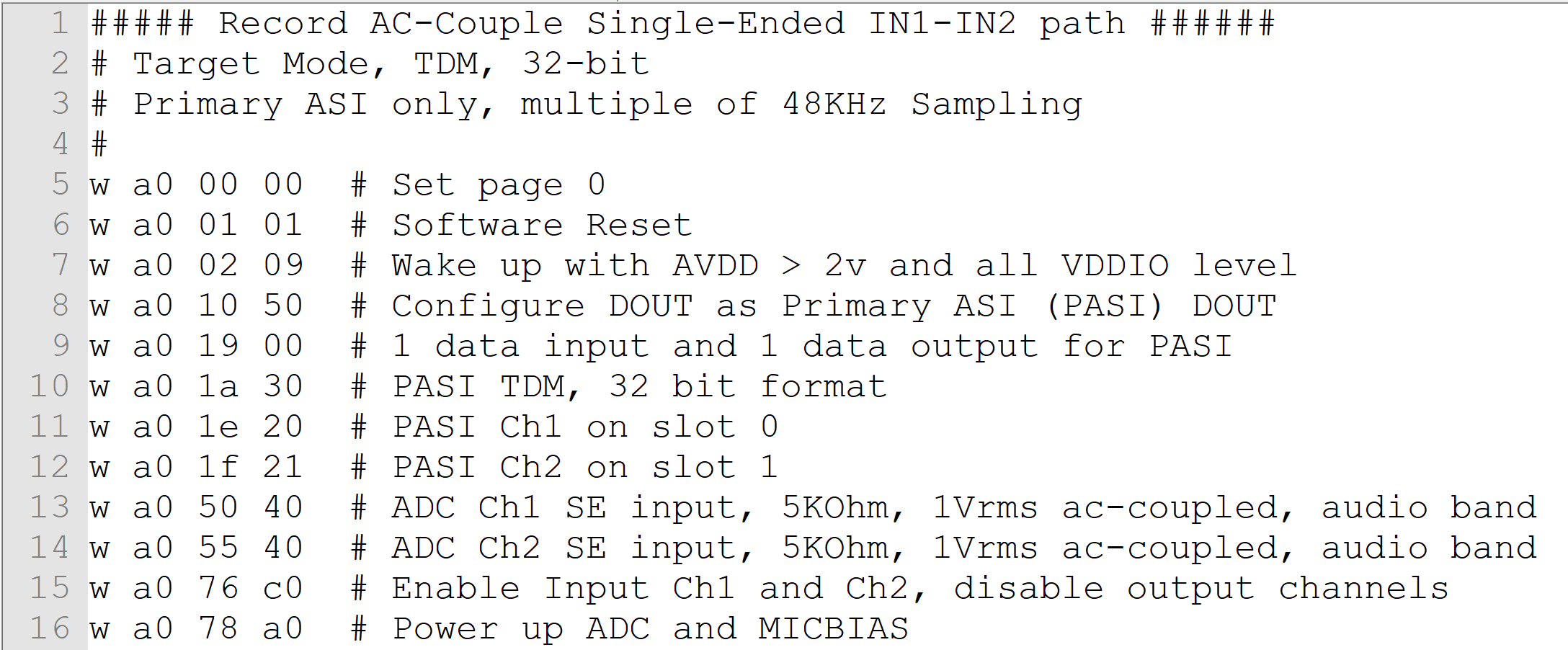

圖 2-5 單端交流耦合寄存器設置

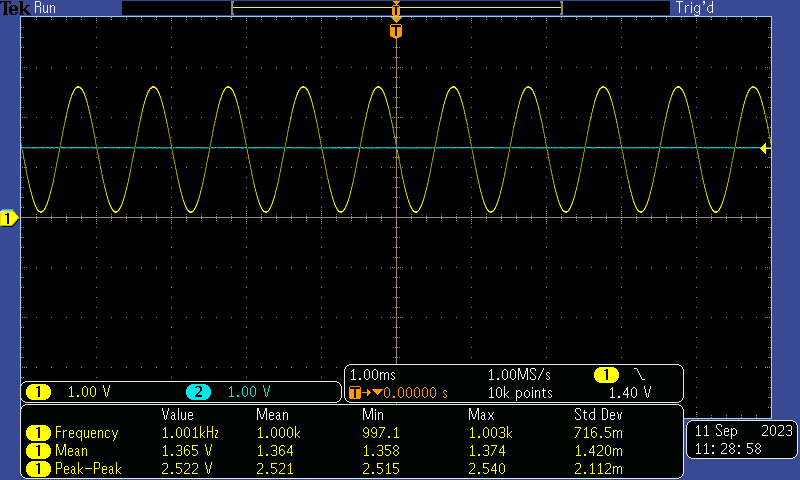

圖 2-6 -1dBrG (0dBrG = 1Vrms) 時的單端交流耦合輸入擺幅此處提供了一個頻率圖，描繪了 -60dBrG 輸入時的動態范圍和輸入交流信號短接至地時的 SNR。

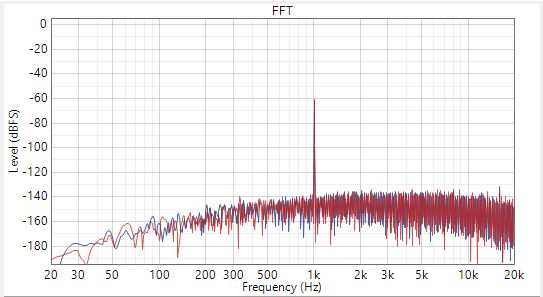

圖 2-7 -60dBrG 輸入時的單端交流耦合動態范圍

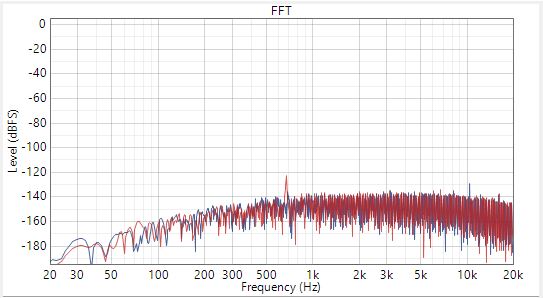

圖 2-8 輸入交流信號短接至地時的 SNR
