ZHCADM8A October 2023 – May 2024 TAA5212 , TAA5242 , TAC5111 , TAC5112 , TAC5142 , TAC5211 , TAC5212 , TAC5242
2.4 單端直流耦合配置
在直流耦合單端輸入配置中，使用以下器件寄存器設置，并為 IN1P 提供相應的輸入波形以實現滿量程擺幅。

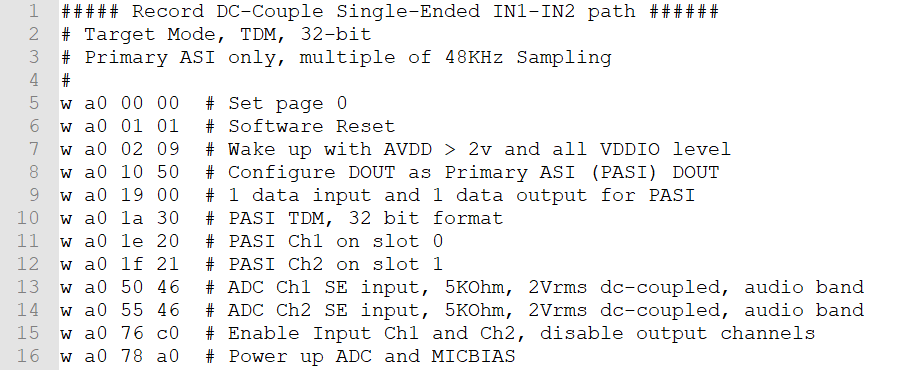

圖 2-13 單端直流耦合寄存器設置

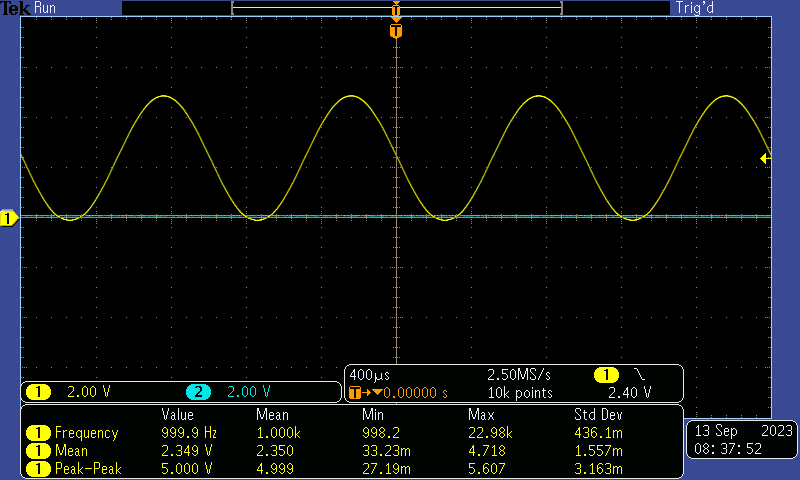

圖 2-14 -1dBrG (0dBrG = 2Vrms) 時的單端直流耦合輸入擺幅此處提供了一個頻率圖，描繪了 -60dBrG 輸入時的動態范圍和輸入交流信號短接至地時的 SNR。

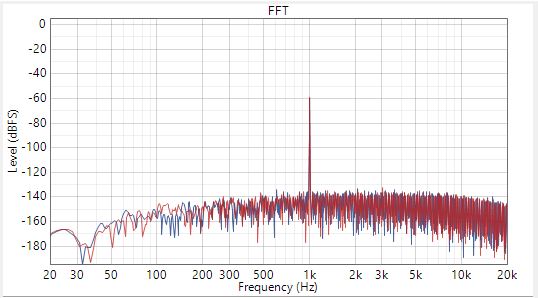

圖 2-15 -60dBrG 輸入時的單端直流耦合動態范圍

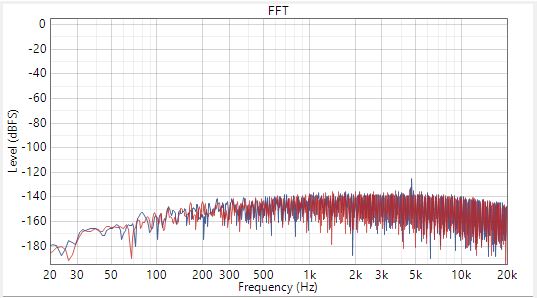

圖 2-16 單端直流耦合 SNR
