2.3 差分直流耦合配置
在直流耦合差分輸入配置中，使用以下器件寄存器設置，并為 IN1P/M 提供相應的輸入波形以實現滿量程擺幅。針對不同的輸入阻抗和共模容差設置 B0_P0_R80 (0x50) 和 B0_P0_R85 (0x55)，更改第 13 行和 14 行中的寄存器設置。以下設置和圖基于輸入阻抗為 10kΩ 的模式 2。外部共模電壓設置為 2.8V。
圖 2-9 差分直流耦合寄存器設置
圖 2-10 -1dBrG (0dBrG = 4Vrms) 時的差分直流耦合輸入擺幅此處提供了電源共模設置下的頻率圖，描繪了 -60dBrG 輸入時的動態范圍和輸入交流信號短接至地時的 SNR。其他共模容差也可以得到類似的圖。

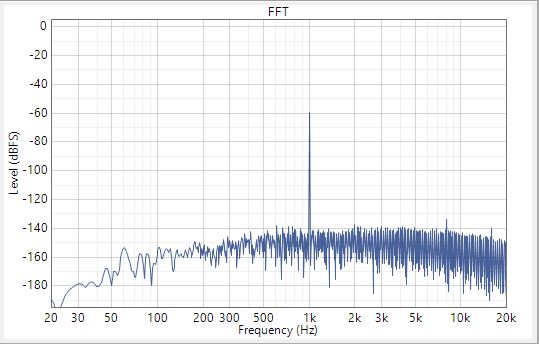

圖 2-11 -60dBrG 輸入時的差分直流耦合動態范圍

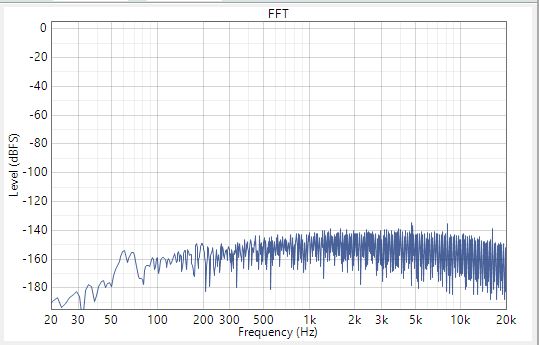

圖 2-12 輸入交流信號短接至地時的 SNR表 2-4 總結了差分直流耦合模式下兩種不同通用容差根據不同器件型號的輸入阻抗表現出的性能。表 2-5 總結了僅在差分直流耦合中支持 5KΩ 輸入阻抗的硬件引腳控制器件的性能。
表 2-4 直流耦合性能總結 - 軟件控制器件
| THDN（-1dBrG 時） | DR (dB) | SNR (dB) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HCMT 模式 | Zin | 外部 Vcm (V) | 0dBrG (Vrms) | TAC521x | TAA521x | TAC511x | TAC521x | TAA521x | TAC511x | TAC521x | TAA521x | TAC511x |
| 1 | 5K | 1.875 | 2.62 | -101 | -102 | 117 | 117 | 117 | 117 | |||
| 10K | 1.875 | 2.62 | -101 | -102 | 117 | 117 | 117 | 117 | ||||
| 40K | 1.875 | 2.62 | -98 | -99 | 107 | 106 | 106 | 106 | ||||
| 2 | 5K | 2.8 | 4 | -81 | -80 | 113 | 113 | 114 | 114 | |||
| 10K | 2.8 | 4 | -81 | -80 | 113 | 113 | 114 | 114 | ||||
| 40K | 2.8 | 4 | -82 | -81 | 105 | 105 | 105 | 105 | ||||
| 1 | 5K | 1.875 | 2 | -90 | 102 | 102 | ||||||
| 10K | 1.875 | 2 | -90 | 102 | 102 | |||||||
| 40K | 1.875 | 2 | -90 | 102 | 102 | |||||||
| 2 | 5K | 2.8 | 2 | -86 | 101 | 101 | ||||||
| 10K | 2.8 | 2 | -86 | 101 | 101 | |||||||
| 40K | 2.8 | 2 | -86 | 101 | 101 | |||||||
表 2-5 直流耦合性能總結 - 硬件控制器件
| THDN（-1dBrG 時） | DR (dB) | SNR (dB) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MD5 -MD4 |
Zin | 外部 Vcm (V) | 0dBrG (Vrms) | TAC5242 | TAC5142 | TAA5242 | TAC5242 | TAC5142 | TAA5242 | TAC5242 | TAC5142 | TAA5242 |
|
01 |
5K | 1.875 | 2.62 | -95 | -91 |
-96 |
111 |
99 |
111 |
111 |
99 |
111 |
