ZHCADM8A October 2023 – May 2024 TAA5212 , TAA5242 , TAC5111 , TAC5112 , TAC5142 , TAC5211 , TAC5212 , TAC5242
3.2 模擬混合
當需要模擬混合時，該器件能夠利用可編程混頻器特性和比例因子對各種輸入通道進行混合，以生成最終輸出通道。在本例中，具有不同音調(diào)和輸入擺幅的單端 IN1P 和 IN1M 的輸入混合在一起，如寄存器設置和輸入波形所示。IN1P 是 -10dBrG 時的 1KHz 音調(diào)，而 IN1M 是 -20dBrG 時的 750Hz 音調(diào)；0dBrG = 1Vrms 滿量程。

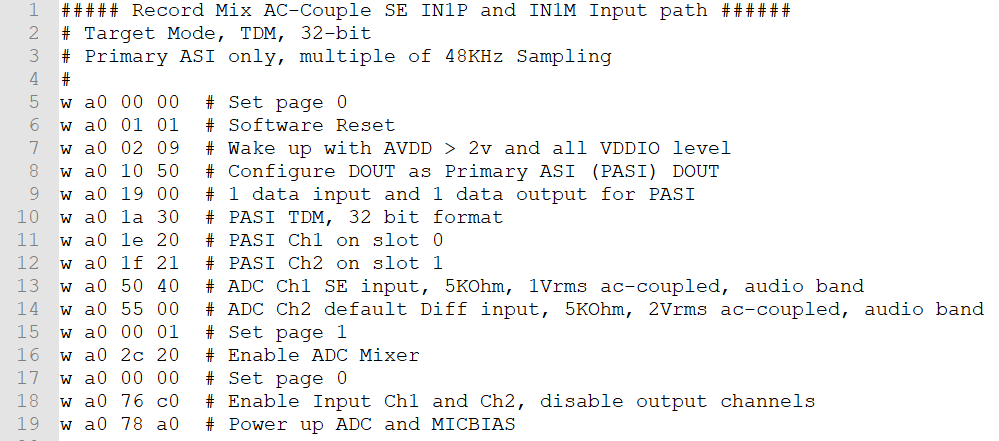

圖 3-5 模擬單端混合寄存器設置

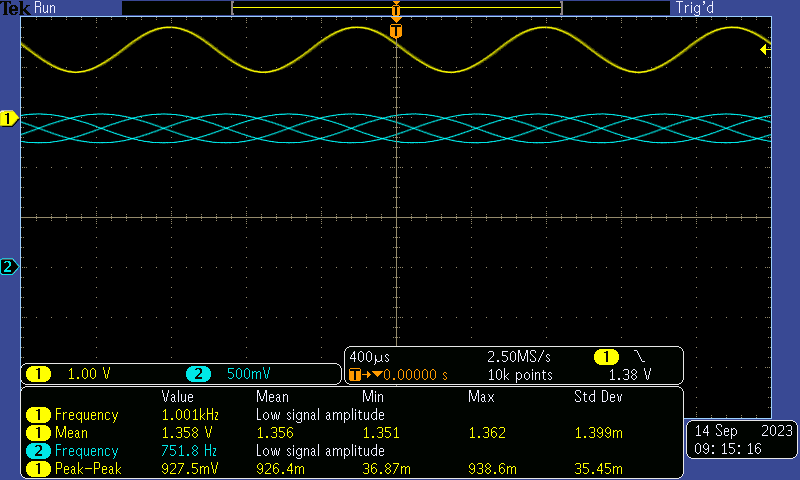

圖 3-6 IN1P 和 IN1M 輸入信號相應的混合輸出頻率響應如圖 3-7 所示。

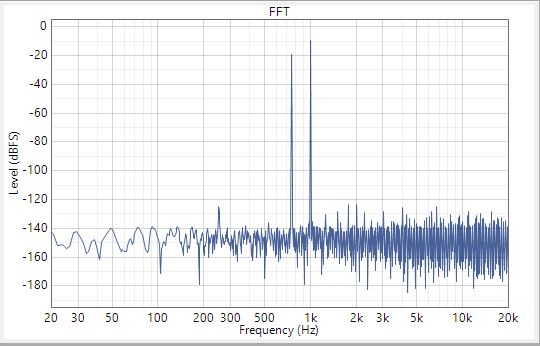

圖 3-7 IN1P 和 IN1M 的混合模擬輸入
