ZHCADM8A October 2023 – May 2024 TAA5212 , TAA5242 , TAC5111 , TAC5112 , TAC5142 , TAC5211 , TAC5212 , TAC5242
1 引言
TAC5212 是一款具有雙通道模數轉換器的編解碼器，其輸入引腳（IN1P/M 和 IN2P/M）可配置為差分輸入、單端輸入或單端多路復用器輸入（采用交流或直流耦合）。通過 ADC_CH1_INSRC 配置輸入類型，通過 ADC_CH1_IMP 配置輸入阻抗，通過 ADC_CH1_CM_TOL 配置耦合和共模容差。
表 1-1 輸入配置選擇
| 輸入配置設置 | B0_P0_R80 (ADC_CH1_CFG0) [7:6] | 輸入通道配置 |
|---|---|---|
| 0 | ADC_CH1_INSRC=[00] | 模擬差分輸入 |
| 1 | ADC_CH1_INSRC=[01] | 模擬單端輸入 |
| 2 | ADC_CH1_INSRC=[10] | 模擬單端多路復用器 INP1 輸入 |
3 | ADC_CH1_INSRC=[11] | 模擬單端多路復用器 INM1 輸入 |
表 1-2 ADC 輸入阻抗選擇
| 輸入阻抗設置 | B0_P0_R80 (ADC_CH1_CFG0) [5:4] | ADC 通道 1 輸入阻抗 |
|---|---|---|
| 0 | ADC_CH1_IMP=[00] | 典型 5kΩ 輸入阻抗（對于 4Vrms 情況，為 10kΩ） |
| 1 | ADC_CH1_IMP=[01] | 典型 10kΩ 輸入阻抗 |
| 2 | ADC_CH1_IMP=[10] | 典型 40kΩ 輸入阻抗 |
| 3 | ADC_CH1_IMP=[11] | 保留 |

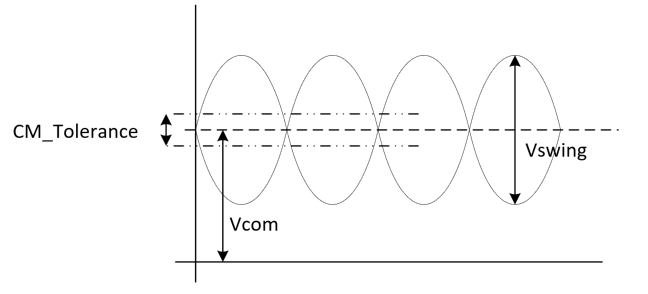

共模容差定義為差分放大器共模信號的變化，如圖 1-1中所示。
圖 1-1 共模容差在交流耦合模式下，該器件系列支持三種共模容差：差分 100mVpp、1Vpp 和軌到軌（電源至地）；在直流耦合模式下，它支持差分 1Vpp 和軌到軌（電源至地）。需要根據最大預期共模變化來選擇該共模容差。由于較寬的共模容差的確會降低其他性能參數，因此建議選擇可能的更低容差模式。
表 1-3 共模容差選擇
| 共模容差設置 | B0_P0_R80 (ADC_CH1_CFG0) [3:2] | 輸入通道共模容差 |
|---|---|---|
| 0 | ADC_CH1_CM_TOL=[00] | 具有共模變化容差的交流耦合輸入，單端配置支持 50mVpp，差分配置支持 100mVpp |
| 1 | ADC_CH1_CM_TOL=[01] | 具有共模變化容差的交流耦合/直流耦合輸入，單端配置支持 500mVpp，差分配置支持 1Vpp（預計 SNR 下降 1-2dB） |
| 2 | ADC_CH1_CM_TOL=[10] | 具有共模變化容差的交流耦合/直流耦合輸入，支持軌到軌（電源至地）（預計 SNR 下降約 35dB，僅在這種情況下支持高 CMRR） |
| 3 | ADC_CH1_CM_TOL=[11] | 保留 |
請注意，務必牢記器件在所有模式下的滿標量程 (Vswing)。這對于較大的共模信號尤其重要，因為它們會限制有效的輸入范圍。例如，在模式 1 直流耦合中，器件內部共模電壓 1.375V 的 500mVp 共模電壓變體會將 Vswing 限制為 3.75Vpp 單端或 7.5Vpp (2.65Vrms) 差分。在模式 2 下，它可以支持 0V 至電源電壓的共模范圍，但在這兩個極值處，都沒有剩余空間可將差分信號應用于輸入引腳。

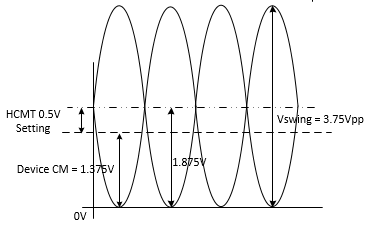

圖 1-2 模式 1 共模示例

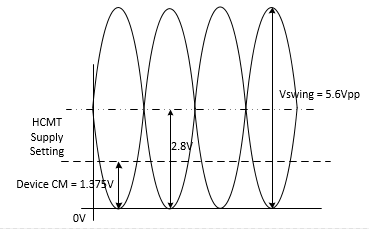

圖 1-3 模式 2 共模示例
