2 可使用哪些選項隔離 CAN 總線？
通過在 MCU 和 CAN 收發器之間的數字邏輯接口處放置一個隔離柵，可以實現 CAN 總線隔離。系統設計人員使用分立或集成式解決方案來隔離 CAN 總線。可以使用數字隔離器（例如 ISO7721）和 CAN 收發器實現分立式解決方案。CAN 標準對 FD 數據速率（2Mbps 和 5Mbps）的總環路延遲和脈寬失真提出了嚴格的時序要求。分立式解決方案需要考慮信號路徑中存在的可能影響時序的 PCB 寄生效應，以確保其符合 CAN 標準，因?yàn)闀r(shí)序?qū)τ诎次恢俨煤托盘?hào)完整性至關重要。集成式隔離式 CAN 器件（例如 ISO1042、ISO1044 和 ISOW1044），除了節省布板空間外，還在數據表中保證了這些時序規范，從而消除了分立式解決方案所需的額外模擬和測試。圖 2-1 使用 ISO1044 闡述了此概念。

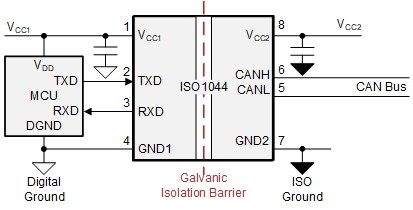

圖 2-1 集成式超小型封裝隔離式 CAN 器件 ISO1044
