5.1 引腳配置和功能

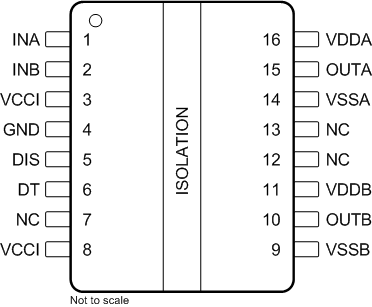

圖 5-1 DW 封裝16 引腳 SOIC頂視圖

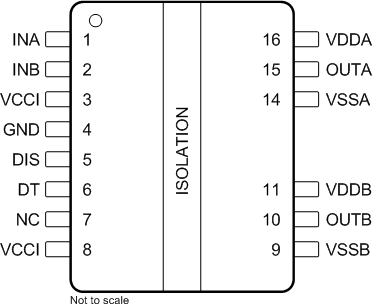

圖 5-2 DWK 封裝14 引腳 SOIC頂視圖表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| DIS | 5 | I | 設置為高電平時會同時禁用兩個驅動器輸出，而設置為低電平時則會啟用輸出。為了實現更好的抗噪性能，如果不使用該引腳，則建議將其接地。連接到遠距離微控制器時，可靠近 DIS 引腳放置約為 1nF 的低 ESR/ESL 電容器進行旁路。 |
| DT | 6 | I | DT 引腳配置：
|
| GND | 4 | P | 初級側地基準。初級側的所有信號都以該地為基準。 |
| INA | 1 | I | A 通道的輸入信號。INA 輸入具有兼容 TTL/CMOS 的輸入閾值。該引腳在保持開路時在內部被拉至低電平。為了實現更好的抗噪性能，如果不使用該引腳，則建議將其接地。 |
| INB | 2 | I | B 通道的輸入信號。INB 輸入具有兼容 TTL/CMOS 的輸入閾值。該引腳在保持開路時在內部被拉至低電平。為了實現更好的抗噪性能，如果不使用該引腳，則建議將其接地。 |
| NC | 7 | — | 無內部連接。此引腳可保持懸空、連接至 VCCI 或連接至 GND。 |
| NC | 12 | — | 無內部連接。建議保持懸空，以根據需要實現從驅動器 A 到驅動器 B 爬電距離的最大化。SOIC-14 DWK 封裝中移除了引腳 12 和引腳 13。 |
| 13 | |||
| OUTA | 15 | O | 驅動器 A 的輸出。連接到 A 通道 FET 或 IGBT 的柵極。 |
| OUTB | 10 | O | 驅動器 B 的輸出。連接到 B 通道 FET 或 IGBT 的柵極。 |
| VCCI | 3 | P | 初級側電源電壓。使用盡可能靠近器件的低 ESR/ESL 電容器在本地進行去耦（連接至 GND）。 |
| VCCI | 8 | P | 此引腳在內部短接至引腳 3。 最好選擇旁路引腳 3-4，而不是引腳 8-4。 |
| VDDA | 16 | P | 驅動器 A 的次級側電源。使用盡可能靠近器件的低 ESR/ESL 電容器在本地進行去耦（連接至 VSSA）。 |
| VDDB | 11 | P | 驅動器 B 的次級側電源。使用盡可能靠近器件的低 ESR/ESL 電容器在本地進行去耦（連接至 VSSB）。 |
| VSSA | 14 | P | 次級側驅動器 A 接地。次級側 A 通道的接地參考。 |
| VSSB | 9 | P | 次級側驅動器 B 接地。次級側 B 通道的接地參考。 |
(1) P = 電源，I = 輸入，O = 輸出
