8.2.2.8 VTT DIMM 或模塊應用的輸出容差注意事項
TPS7H3301-SP 專門設計用于為存儲器終端電源軌供電（如圖 8-5 所示）。DDR 存儲器終端結構決定了 VTT 軌的主要特性，可以灌/拉電流來維持合理的 VTT 容差。有關單個存儲器單元的典型特性，請參閱圖 8-6。

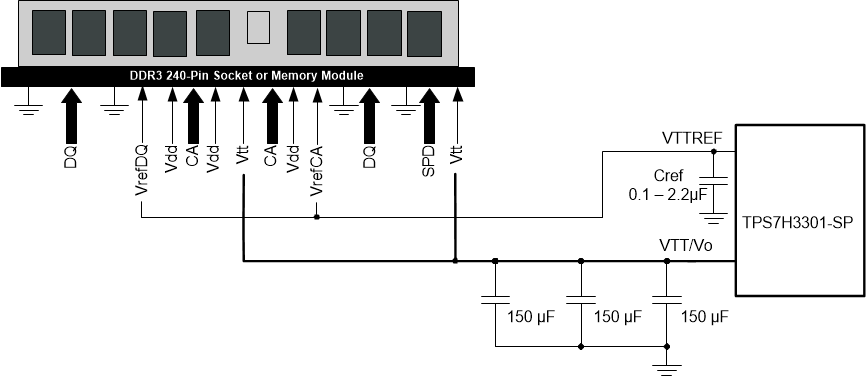

圖 8-5 采用 TPS7H3301-SP 的 DDR3 VTT DIMM/模塊的典型應用圖

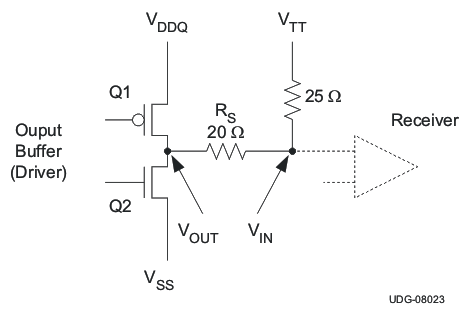

圖 8-6 DDR 物理信號系統 SSTL 信號在圖 8-6 中，當 Q1 導通、Q2 關斷時：
- 電流從 VDDQ 通過終端電阻器流向 VTT。
- VTT 灌入電流。
在圖 8-6 中，當 Q2 導通、Q1 關斷時：
- 電流從 VTT 通過終端電阻器流向 GND。
- VTT 拉取電流。
由于 VTT 的精度直接影響存儲器信號完整性，因此必須了解 VTT 的容差要求?；谶m用于 DDR 和 DDR2 的 JEDEC VTT 規范。有關詳細信息和 JEDEC 相關規范，請參閱表 8-2。
VTTREF – 40mV < VTT < VTTREF + 40mV，適用于直流和交流條件
規范本身表明 VTT 必須跟蹤 VTTREF 才能實現適當?shù)男盘?hào)調節。
TPS7H3301-SP 可確保穩壓器輸出電壓：
VTTREF – 34mV < VTT < VTTREF + 34mV（適用于直流和交流條件），–3A < IVTT < 3A
穩壓器輸出電壓在穩壓器側進行測量，而不是在負載側進行測量。該容差適用于 DDR、DDR2、DDR3 和低功耗 DDR3/DDR4 應用（有關詳細信息，請參閱表 8-2）。為了滿足穩定性要求，需要使用最小 470μF 的輸出電容，應結合使用鉭電容器和陶瓷電容器?？紤]到 MLCC 電容器的實際容差，與 3 × 150μF 低 ESR 鉭電容器并聯的四個或更多 4.7μF 陶瓷電容器足以滿足上述要求。對于 ESR 較大的鉭電容器而言，需要使用多個與陶瓷電容器并聯的鉭電容器，以滿足系統需求。
| DDR | DDR2 | DDR3 | 低功耗 DDR3 (DDR3L) | |||
|---|---|---|---|---|---|---|
| FSB 數據速率 | 200、266、333 和 400MHz | 400、533、677 和 800MHz | 800、1066、1330 和 1600MHz | 與 DDR3 相同 | ||
| 終端 | 對于所有信號，主板端接至 VTT | 對于數據組采用片上端接。VTT/VO 用于地址、命令和控制信號的端接。 | 對于數據組采用片上端接。VTT/VO 用于地址、命令和控制信號的端接。 | 與 DDR3 相同 | ||
| 終止電流需求 | 最大瞬態灌電流和拉電流高達 2.6A 至 2.9A | 要求不高
| 要求不高
| 與 DDR3 相同 | ||
| 電壓電平 | 2.5V 內核和 I/O 1.25V VTT | 1.8V 內核和 I/O 0.9V VTT | 1.5V 內核和 I/O 0.75V VTT | 1.35V 內核和 I/O 0.68V VTT | ||
| 相關 JEDEC 規范 | JESD79F (SSTL_2 JESD8-9B) | DDR2 JESD79-2F (SSTL_18 JESD8-15) | DDR3 JESD79-3F | DDR3L JESD79-3-1A.01 | ||
TPS7H3301-SP 是一款由 Gm 驅動的 LDO。基準輸入和輸出穩壓器之間的壓降由器件的跨導和輸出電流決定。典型的 Gm 在 3A 電流下為 250S，并會相對于負載發生變化，以節省靜態電流（即 Gm 在空載條件下非常低）。Gm LDO 穩壓器是單極系統。由于 Gm 的帶寬性質，其電壓環路的單位增益帶寬僅由輸出電容決定（請參閱方程式 1）。
其中
- fUGBW 是單位增益帶寬
- Gm 是跨導
- COUT 是輸出電容
對于輸出大容量電容器要求，此類穩壓器有兩項限制。為了保持穩定性，輸出電容器 ESR 影響的零點位置應大于電流環路的 –3dB 點。此約束意味著設計中不應使用具有更高 ESR 的電容器。此外，應該很好地了解陶瓷電容器的阻抗特性，以防止由于大 ESL、輸出電容器和 VTT/VO 引線的寄生電感而導致 Gm –3dB 點附近的增益峰值效應。

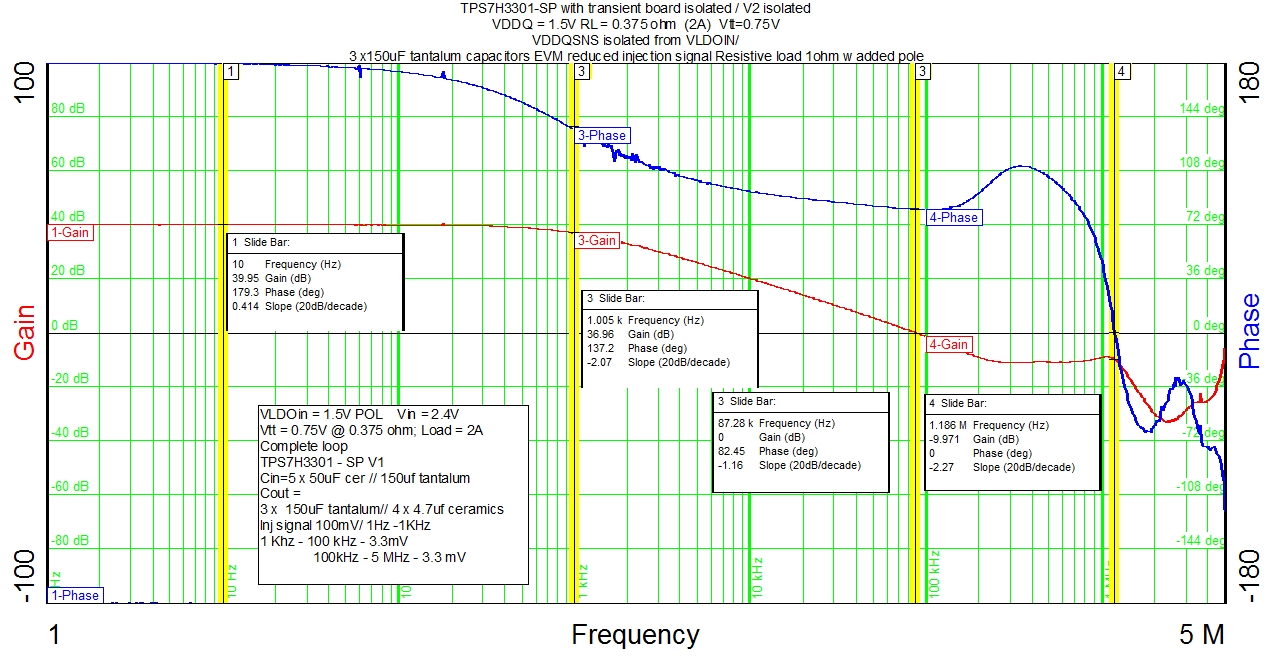

圖 8-7 顯示了 TPS7H3301-SP 典型 DDR3 配置的波德圖仿真，其中：
- VDD/VIN = 2.4V
- VVLDOIN = 1.5V
- VTT/VO = 0.75V
- IIO = 2A
- 3 × 150μF 低 ESR 鉭電容器 (T530D157M010ATE005) 與 4 × 4.7μF 陶瓷電容器并聯
- ESR = 1.66mΩ
- ESL = 800pH
單位增益帶寬約為 87.3kHz，相位裕度為 82°。由于 ESL 效應，當超過 0dB 電平時，增益達到峰值。然而，峰值保持在遠低于 0dB。
圖 8-7 典型 DDR3 配置的波德圖圖 6-3 顯示了典型 DDR3 配置的負載調整率，圖 8-8 顯示了其瞬態響應。在最壞情況下，穩壓器承受 ±3A 的負載階躍。由于電流探頭的位置，所示電流僅表示器件拉取 3A 電流。

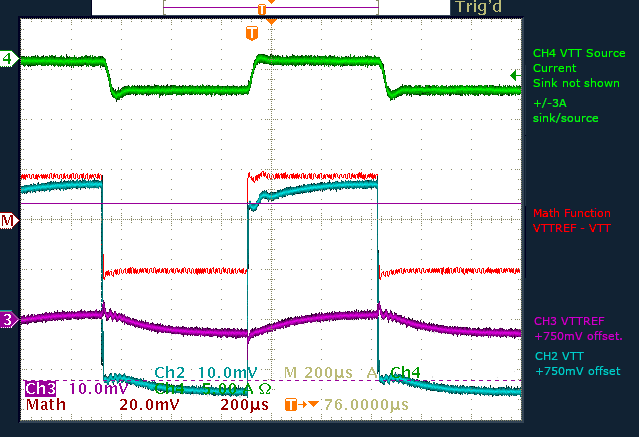

圖 8-8 瞬態圖
