3 說明
TPS736 低壓降 (LDO) 線性穩壓器采用全新的拓?fù)浣Y(jié)構：在電壓跟隨器配置中使用 NMOS 導通晶體管。這個拓?fù)浣Y(jié)構在使用具有低等效串聯電阻 (ESR) 的輸出電容器時保持穩定，甚至可實現無電容器運行。該器件還提供高反向阻斷（低反向電流）和接地引腳電流（在所有輸出電流值范圍內幾乎保持恒定）。
TPS736 利用先進的 BiCMOS 工藝實現高精度，同時提供超低壓降電壓和低接地引腳電流。未啟用時，電流消耗低于 1μA，非常適合于便攜式應用。極低的輸出噪聲（0.1μF CNR 時為 30μVRMS）使得此器件非常適合為 VCO 供電。該器件受到熱關斷和折返電流限制的保護。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TPS736 | DBV（SOT-23，5） | 2.9mm × 2.8mm |
| DCQ（SOT-223，6） | 6.5mm × 7.06mm | |
| DRB（VSON，8） | 3mm × 3mm |
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

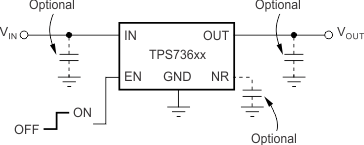

針對固定電壓版本的典型應用電路
