9.2.3 應用曲線
除非另有說明，否則測量均是使用 PSA3202 測試卡在 TPS23882 EVM 和 Sifos PSA-3000 PowerSync 分析儀上進行的。測試條件為 TJ = 25°C，VVDD = 3.3V，VVPWR = 54V，VDGND = VAGND，DGND、KSENSA、KSENSB、KSENSC 和 KSENSD 連接至 AGND，且所有輸出均為空載，2xFBn = 0。正電流進入引腳。RS = 0.200Ω，連接至 KSENSA（SEN1 或 SEN2）、KSENSB（SEN3 或 SEN4）、KSENSC（SEN5 或 SEN6）或 KSENSD（SEN7 或 SEN8）。除非另有說明，否則所有電壓均以 AGND 為基準。除非另有說明，否則操作寄存器加載默認值。

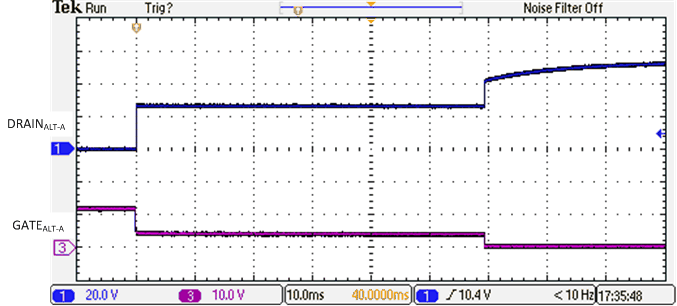

Figure 114. ILIM 折返和關閉
Figure 116. 開路檢測特征

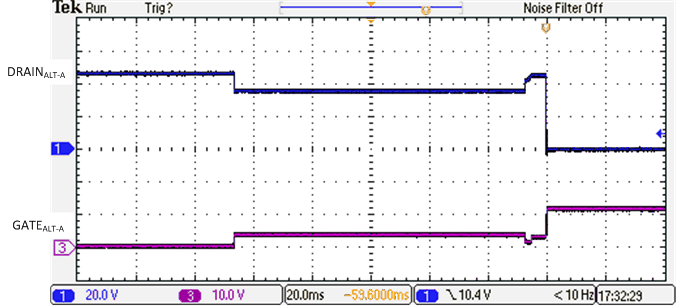

Figure 118. 1 指分級和開啟
Figure 115. 故障導致的 2 線對退避
Figure 117. 有效 0-3 級負載的 2 線對半自動模式發現

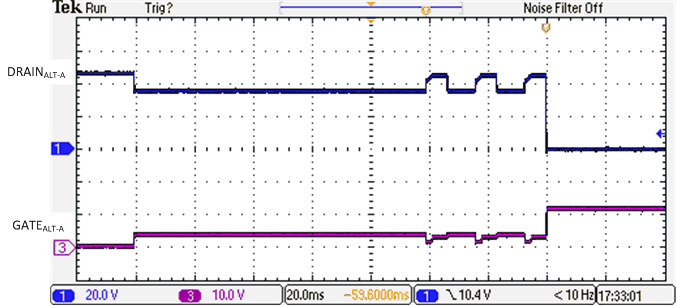

Figure 119. 3 指分級和開啟
