8.5.1 I2C 串行接口
TPS23882 具有 3 線制 I2C 接口，使用 SDAI、SDAO 和 SCL。每次傳輸包括主器件發送的啟動條件，然后是帶有 R/W 位的器件地址（7 位），一個寄存器地址字節，再然后是一個或兩個數據字節和一個停止條件。接收方在傳輸每個字節后發送一個確認位。SDAI/SDAO 保持穩定，而 SCL 為高電平，但在啟動或停止條件下除外。
Figure 36 和Figure 37 顯示了使用配置 A 或 B 通過 I2C 接口進行的讀寫操作（有關更多詳細信息，請參閱Table 24）。參數讀取操作適用于 ADC 轉換結果。TPS23882 可 通過 I2C 總線快速訪問最新尋址的寄存器。當接收到停止位時，寄存器指針不會自動復位。
還可以同時對許多 TPS23882 器件執行寫操作。此廣播訪問期間的從器件地址為 0x7F，如 引腳狀態寄存器 中所示。根據選擇的配置（A 或 B），全局寫操作的處理方式如下：
- 配置 A：兩個 4 端口器件（1 到 4 和 5 到 8）同時被尋址。
- 配置 B：整個器件被尋址。
Figure 36. I2C 接口讀寫協議 – 配置 A

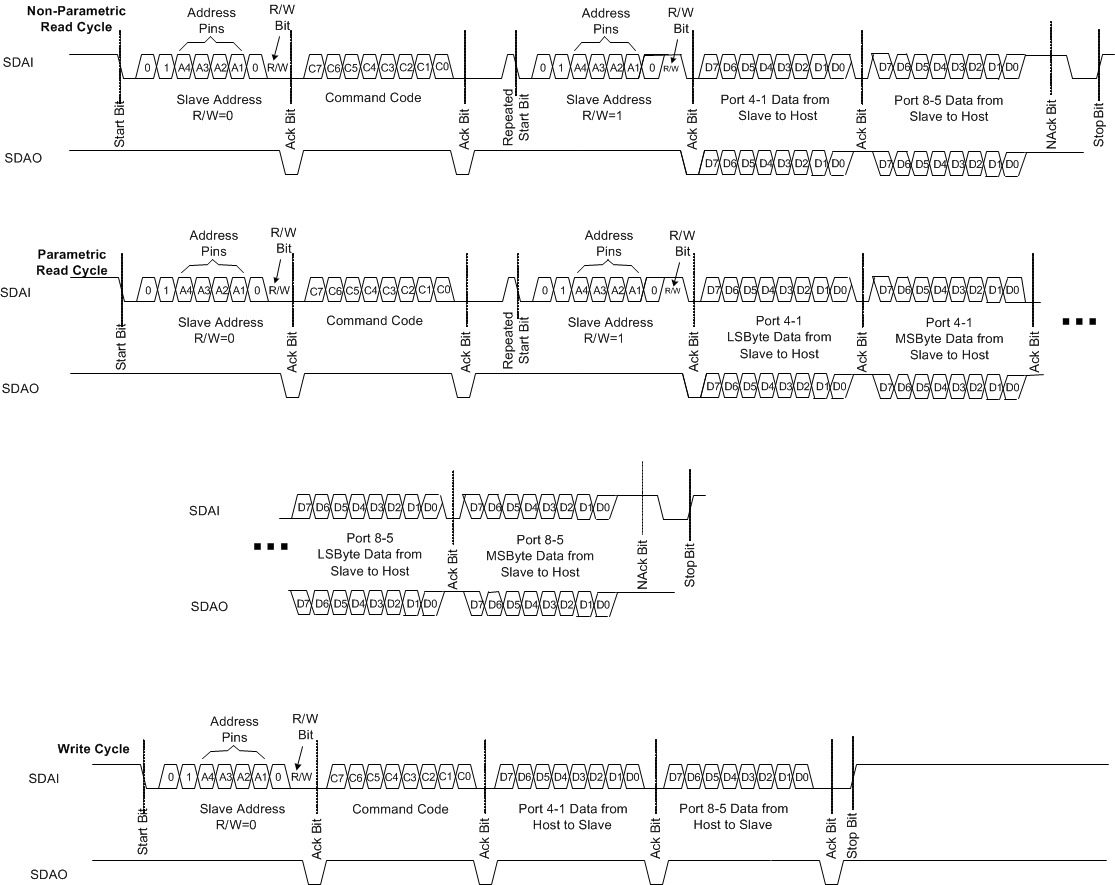

Figure 37. I2C 接口讀寫協議 – 配置 B
