8.3.6.1 VCC、VB、VBG 和高級 PWM 啟動
VCC 引腳連接到直流/直流控制器的輔助偏置電源。開關 MOSFET 柵極驅動器直接從 VCC 引腳消耗電流。VB 和 VBG 輸出從 VCC 電壓下調，前者為內部控制電路和外部反饋光耦合器（使用時）提供電源，后者為開關 FET 柵極前置驅動器電路提供電源。從 VDD 到 VCC 的啟動電流源實現轉換器引導啟動。VCC 必須從輔助源（例如，反激式變壓器上的輔助繞組）接收電源，以便在啟動后維持正常運行。
在浪涌階段，啟動電流源開啟，為 CVCC 充電并保持其電壓，僅在已完成直流/直流軟啟動周期后關閉，當直流/直流控制器斜升其輸出電壓且 VSST 已超過大約 2.1V (VSTUOF) 時會出現這種情況，如圖 8-1 中所示。在 CVCC 充電時，VCC、VB 和 VBG 上的內部負載最初非常小，以允許轉換器啟動。由于啟動源具有大電流能力，因此建議 VCC 采用相對較小的電容，在大多數應用中通常為 1μF。
一旦 VVCC 降至低于其 UVLO 閾值（VCUVLO_F，大約 6.1V），則轉換器會關閉，且啟動電流源將重新開啟，開始一個新的 PWM 啟動周期。
但是，如果由于輕負載情況導致臨時開關停止，從而使 VVCC 下降（低于大約 7.1V），則會立即啟動并在短時間內重新開啟，以使 VCC 電壓回升，且不會發生轉換器中斷。

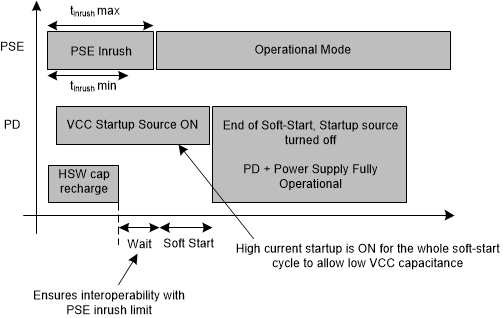

圖 8-1 高級啟動
