3 說明
TPS23731 器件將以太網供電 (PoE) 供電設備 (PD) 接口和針對反激式開關穩壓器設計進行了優化的電流模式直流/直流控制器組合在一起支持使用初級測調節 (PSR)。針對 PD 輸入端需要最高 25.5W 或更低功率的應用，PoE 接口支持 IEEE 802.3bt 和 IEEE 802.3at 標準。
提供了可編程擴頻頻率抖動 (SSFD)，以更大程度地減小 EMI 濾波器的尺寸并降低成本。具有可調軟啟動功能的高級啟動有助于使用偏置超小的電容器，同時簡化轉換器的啟動和間斷設計，還確保滿足 IEEE 802.3bt/at 啟動要求。
軟停止功能可以更大限度地減小開關同步 FET 的應力，從而降低 FET BOM 成本。
直流/直流控制器的 PSR 功能通過輔助繞組的反饋來控制輸出電壓，無需外部并聯穩壓器和光耦合器。該器件針對連續導通模式 (CCM) 進行了優化，可進行次級側同步整流，從而在多個輸出上實現出色的效率、調節精度和階躍負載響應。
直流/直流控制器具有斜坡補償和消隱功能。典型的開關頻率為 250kHz。
自動 MPS 支持具有低功耗模式或多電源供電的應用。它會根據 PSE 類型和系統條件自動調節其脈沖電流幅度和持續時間，從而在更大程度降低消耗的同時保持供電。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS23731 | VSON (45) | 7.00mm × 5.00mm |

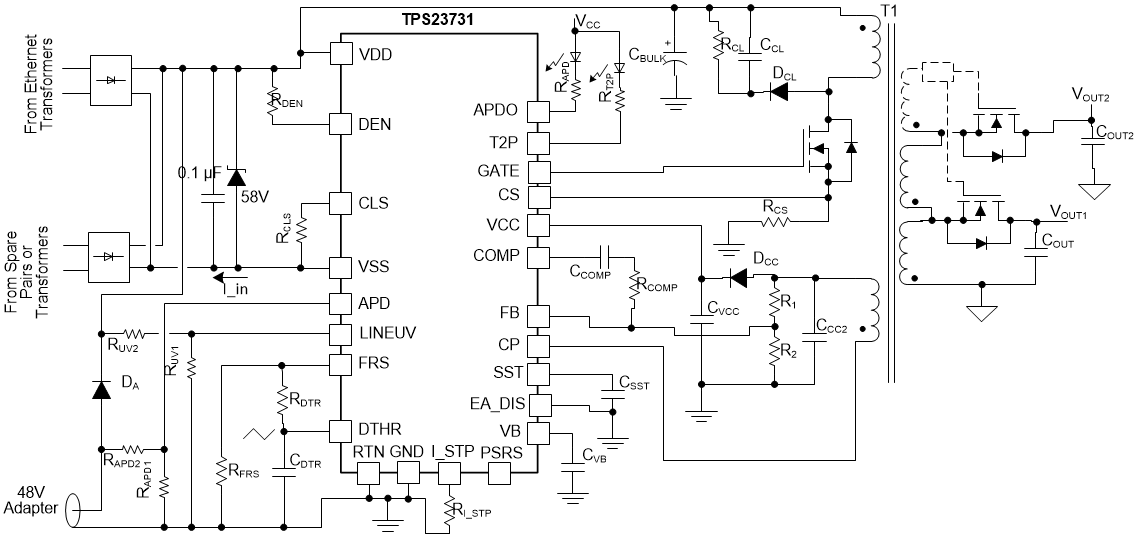

簡化版應用
