7.7 典型特性

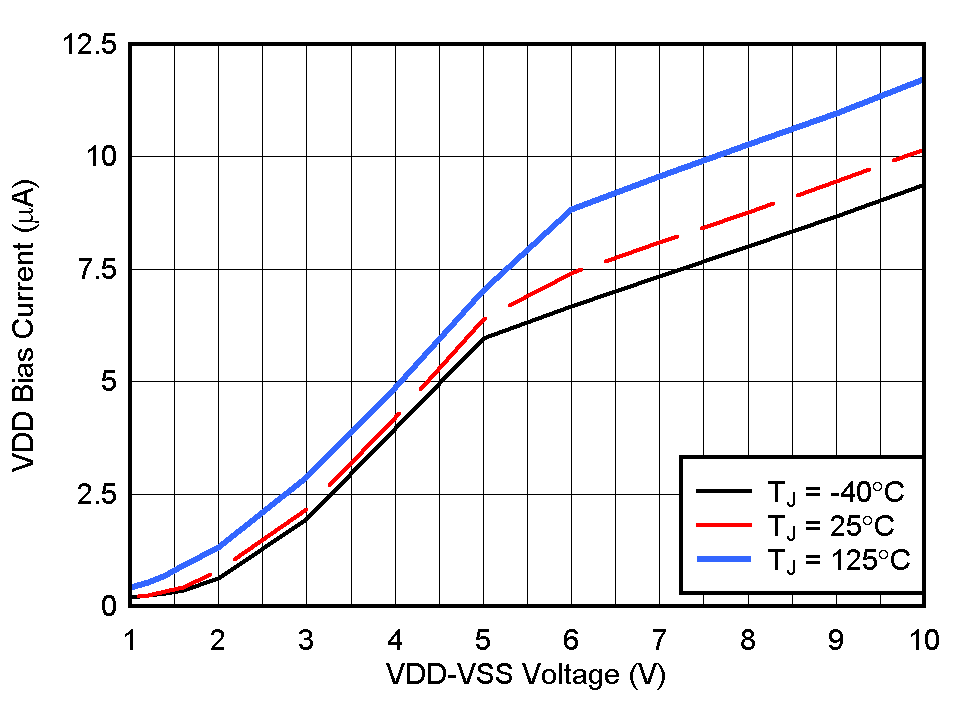

圖 7-1 檢測偏置電流與電壓間的關系

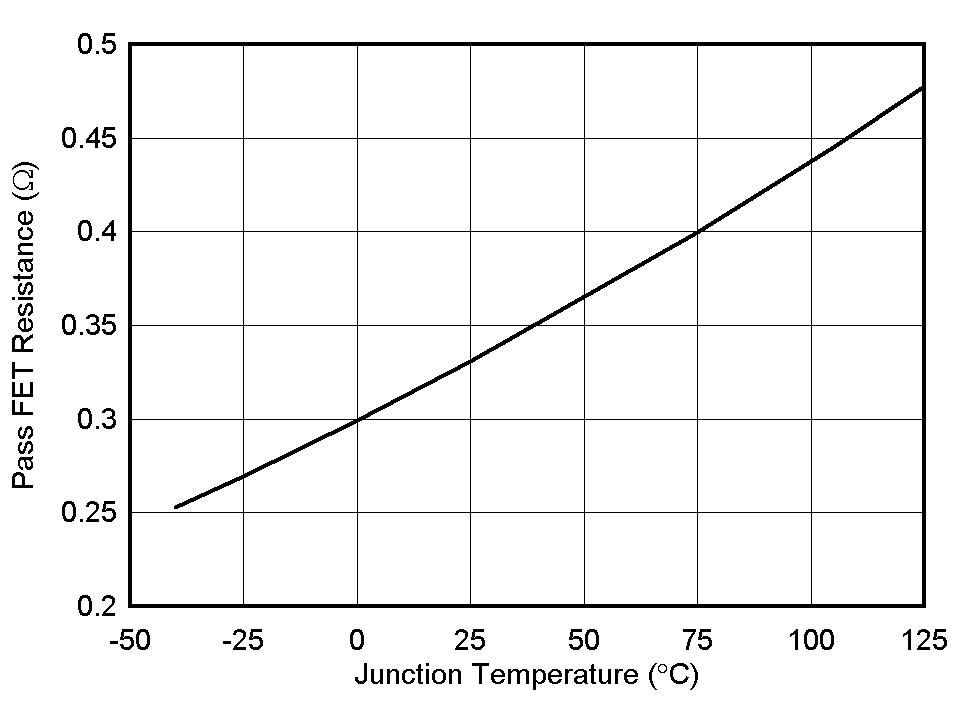

圖 7-3 導通 FET 電阻與溫度間的關系

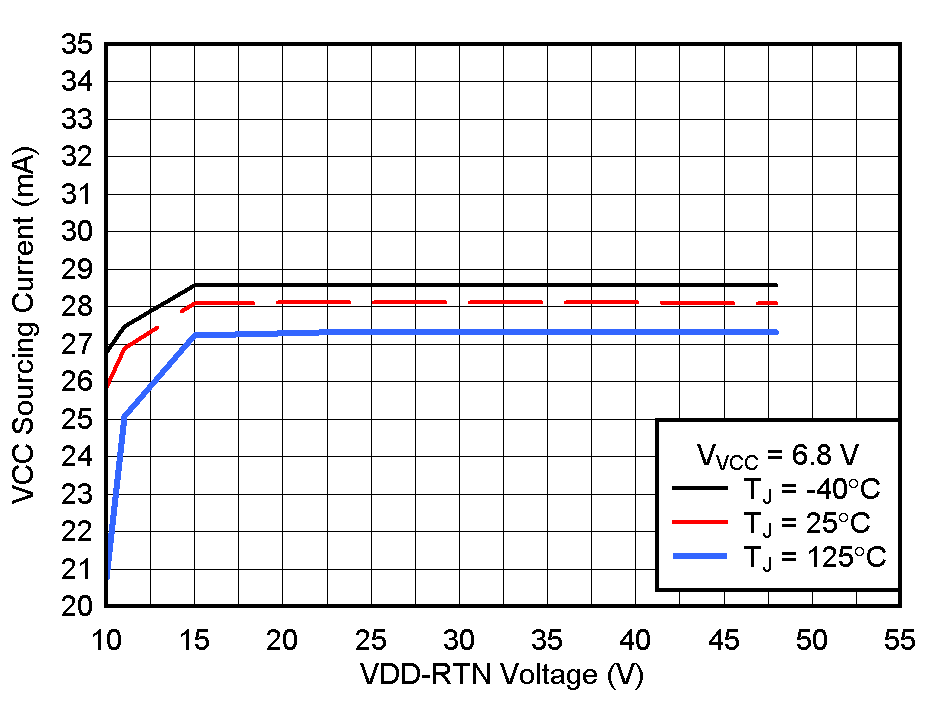

圖 7-5 轉換器啟動電流與 VDD 輸入電壓間的關系

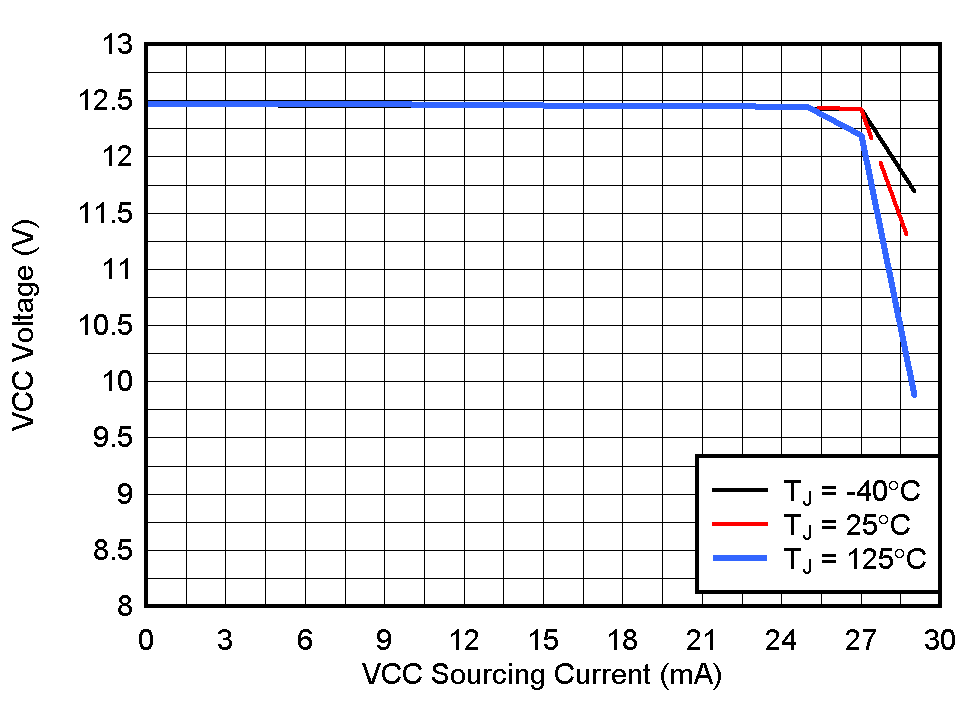

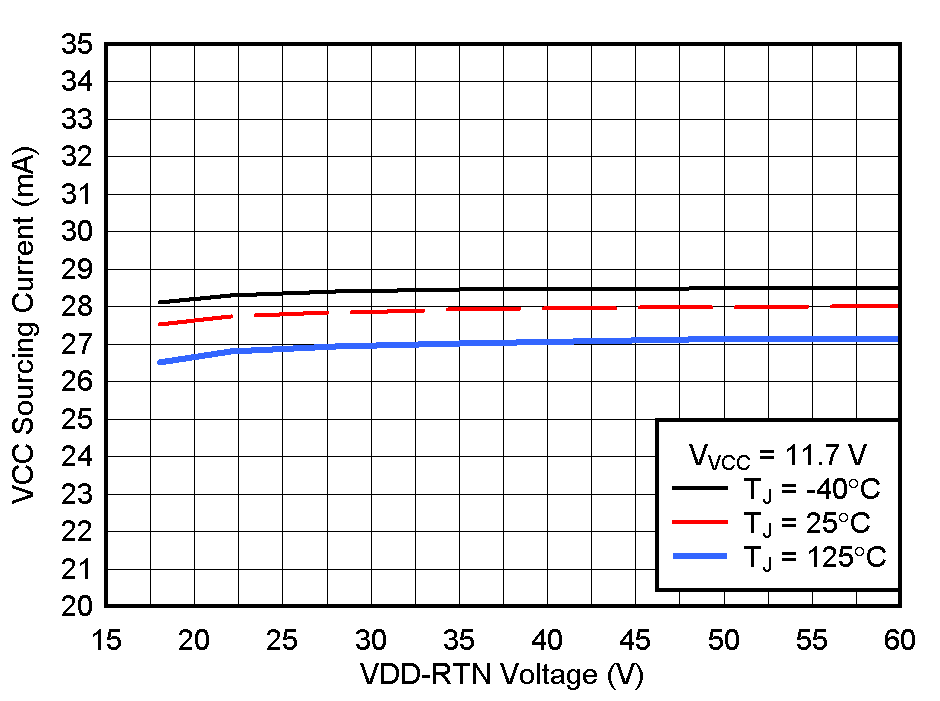

圖 7-7 轉換器啟動電壓與電流間的關系

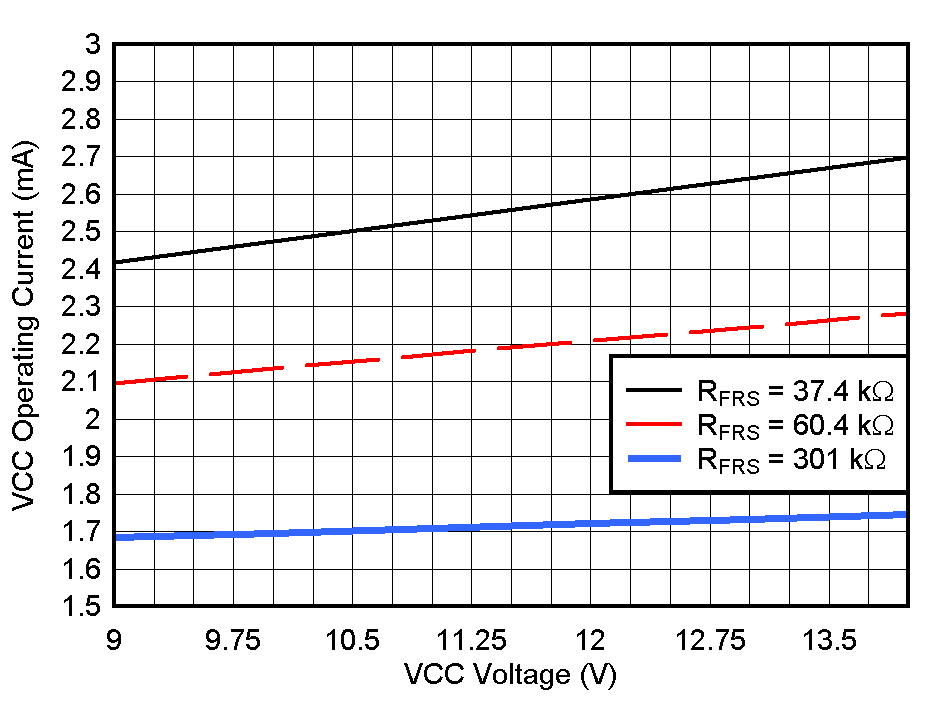

圖 7-9 控制器偏置電流與電壓間的關系

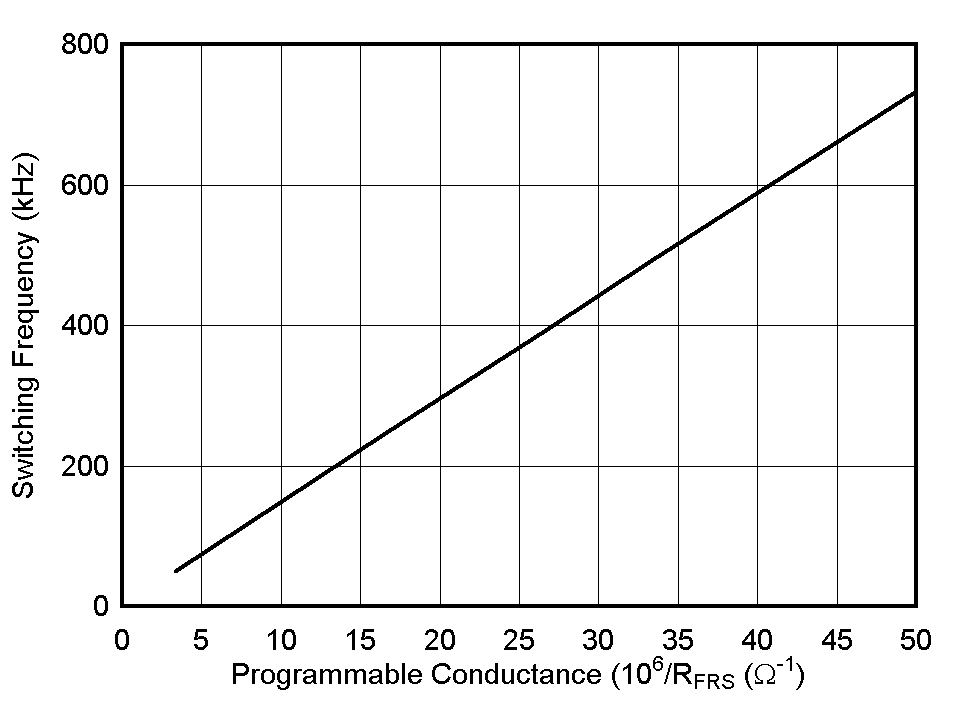

圖 7-11 開關頻率與已編程電阻間的關系

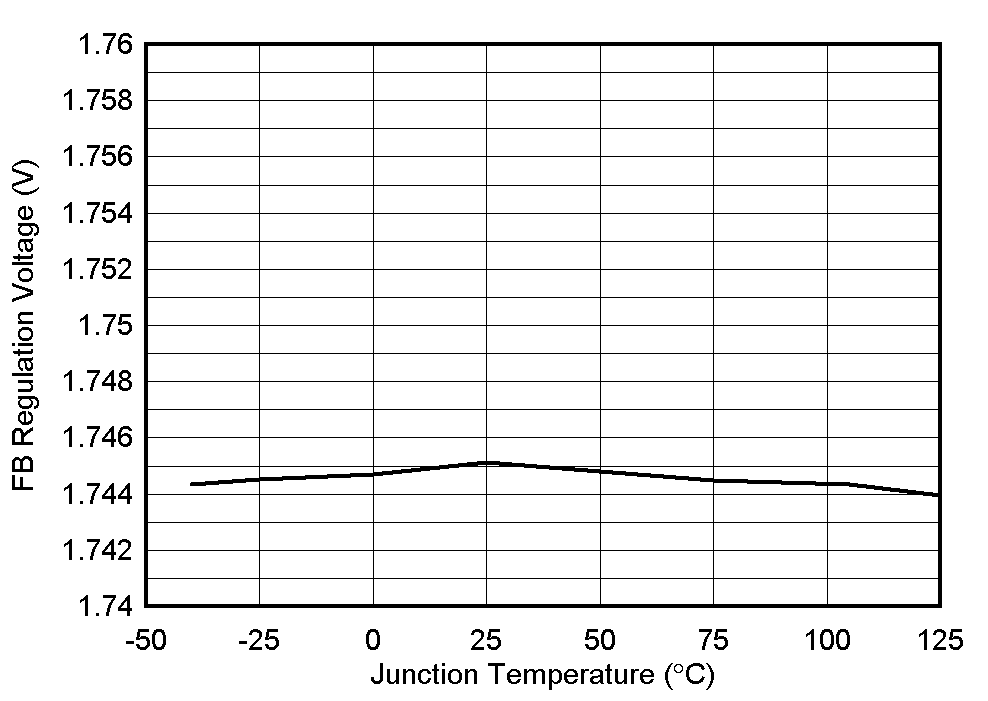

圖 7-13 反饋調節電壓與溫度間的關系

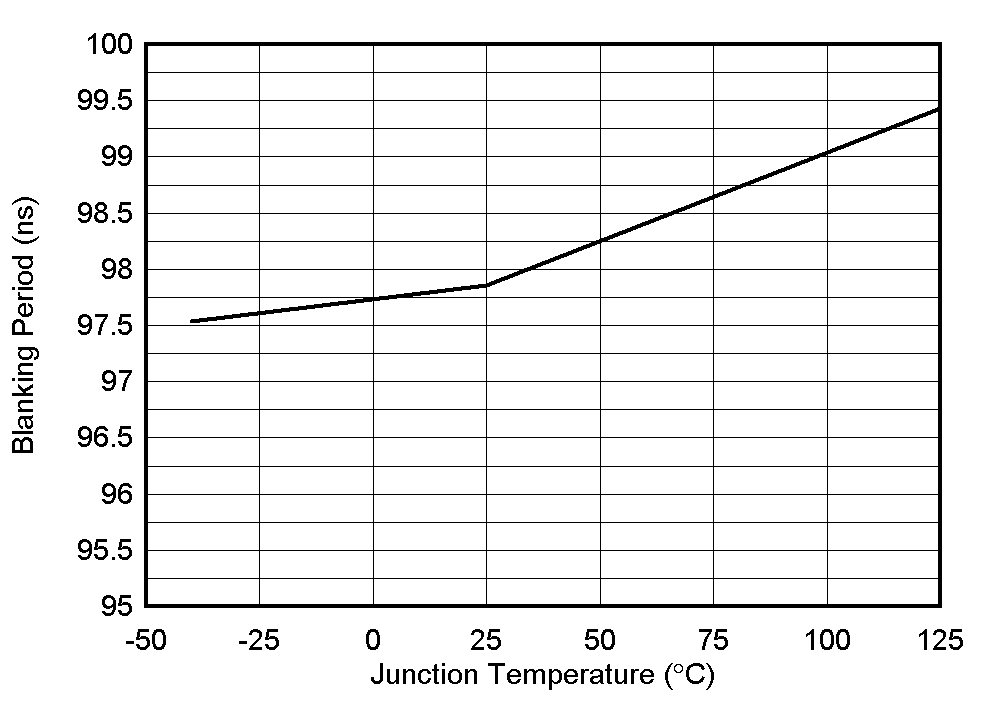

圖 7-15 消隱周期與溫度間的關系

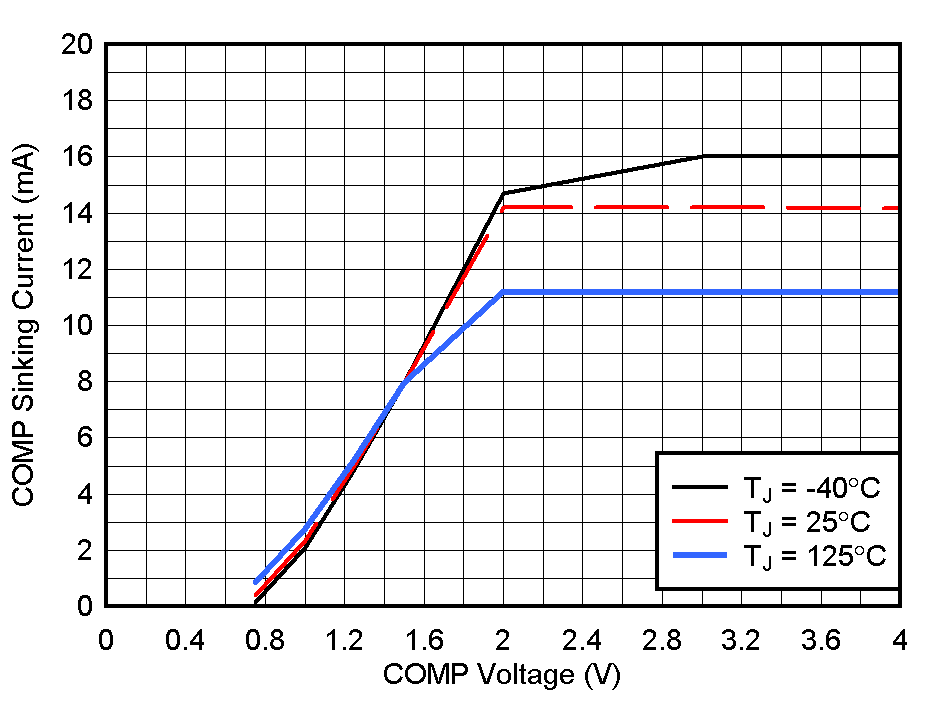

圖 7-17 誤差放大器灌電流

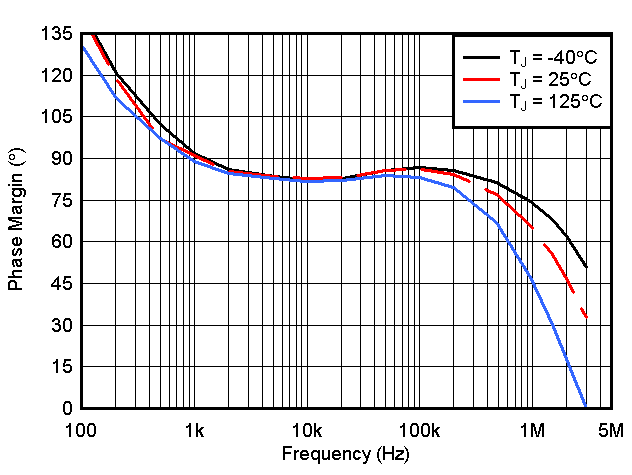

圖 7-19 誤差放大器相位與頻率間的關系
圖 7-2 PoE 電流限制與溫度間的關系

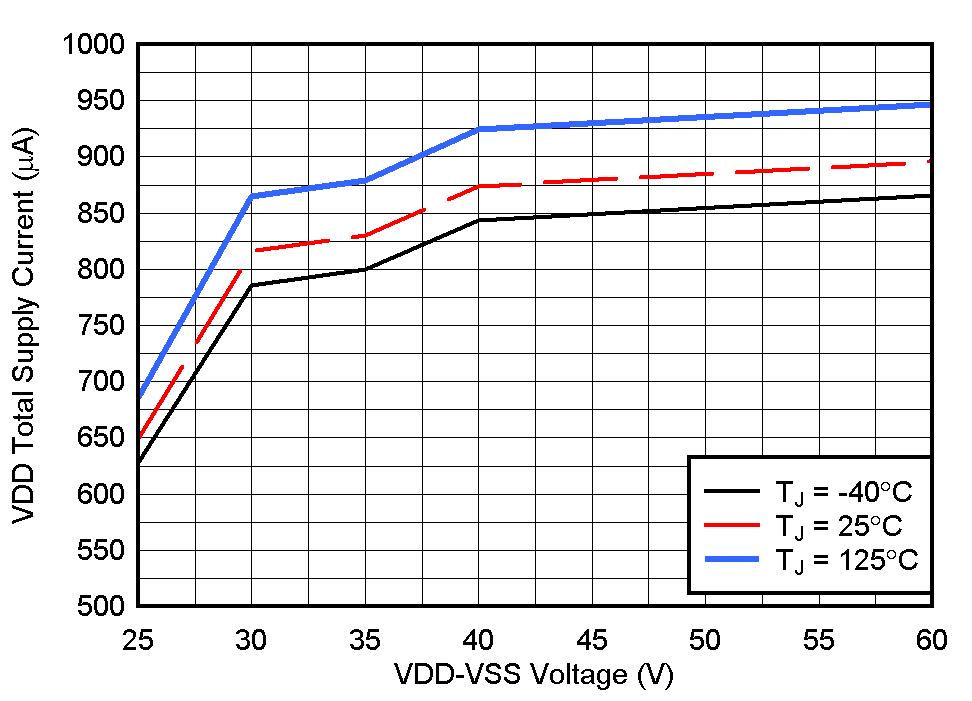

圖 7-4 VDD 電源電流與電壓間的關系
圖 7-6 轉換器啟動電流與 VDD 輸入電壓間的關系

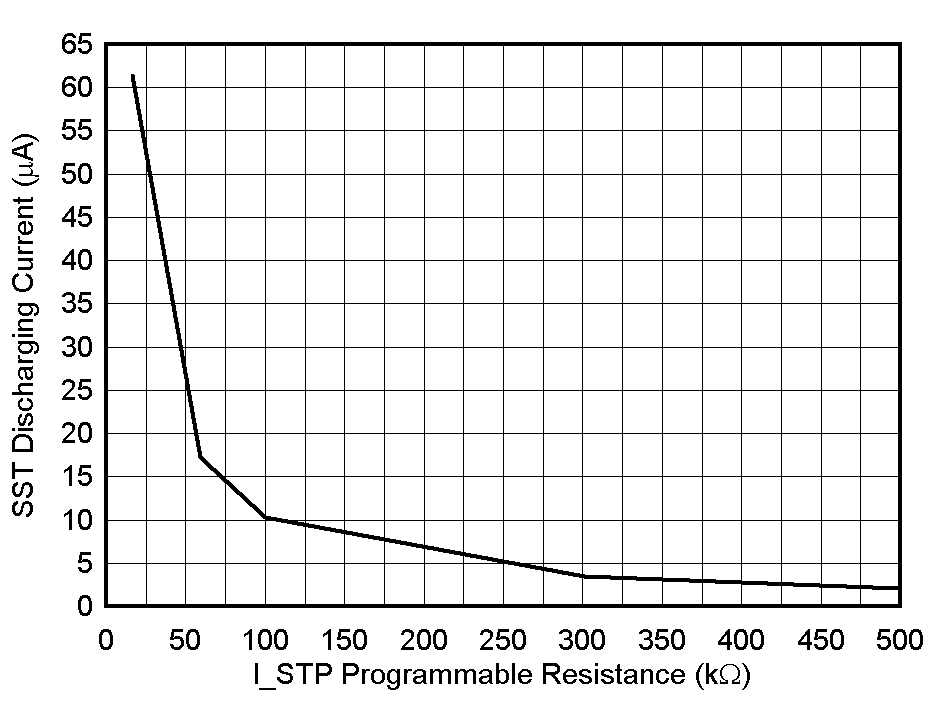

圖 7-8 控制器 SST 軟停止灌電流與已變成電阻間的關系

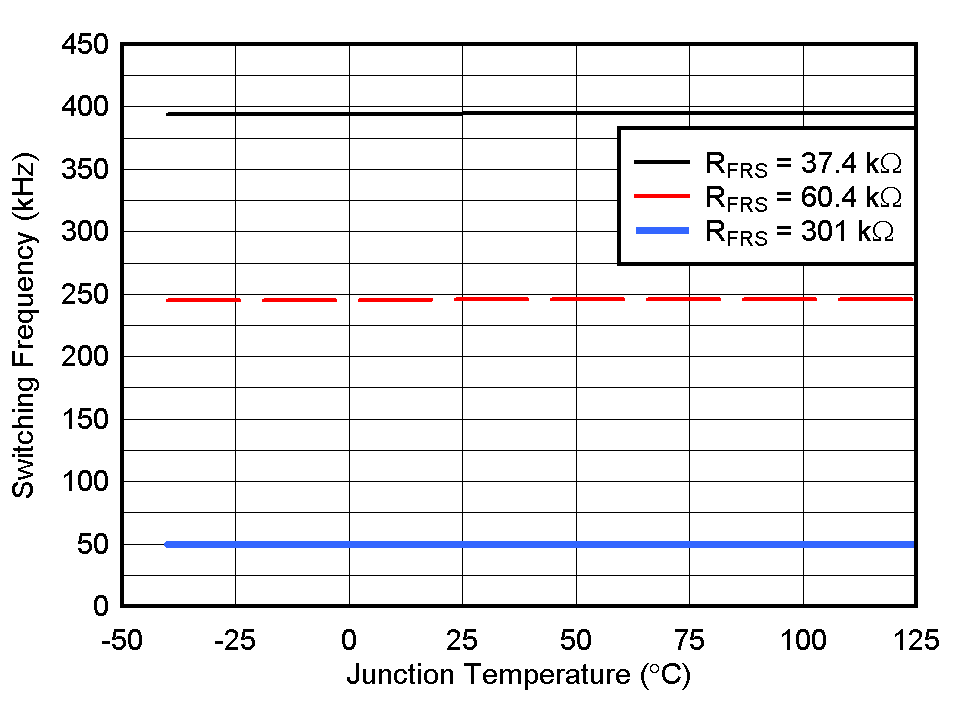

圖 7-10 開關頻率與溫度間的關系

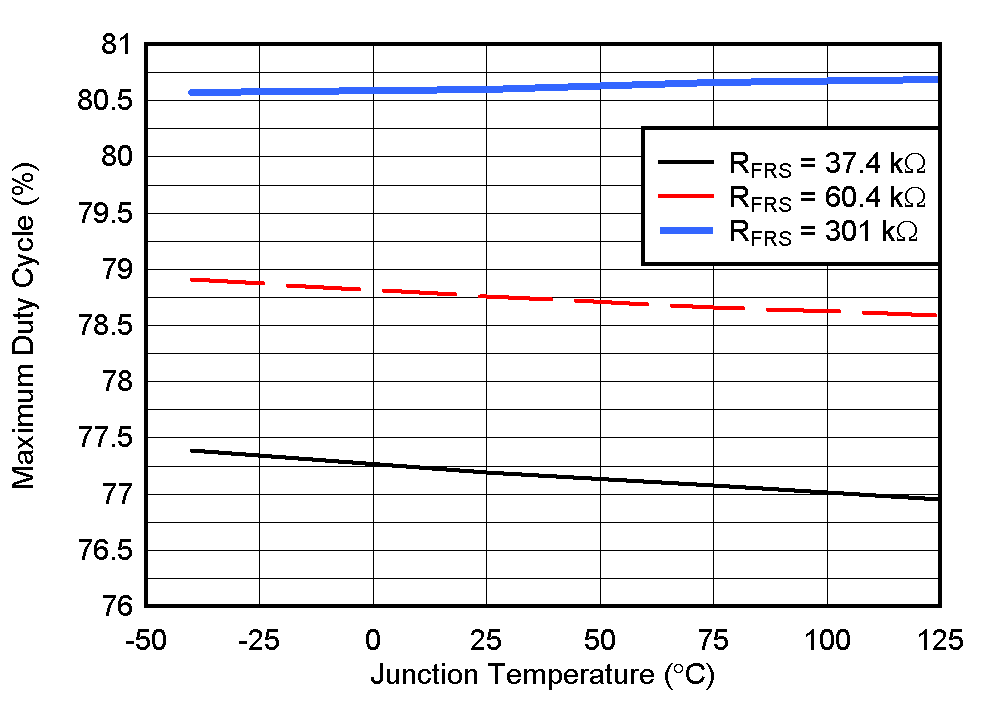

圖 7-12 最大占空比與溫度間的關系

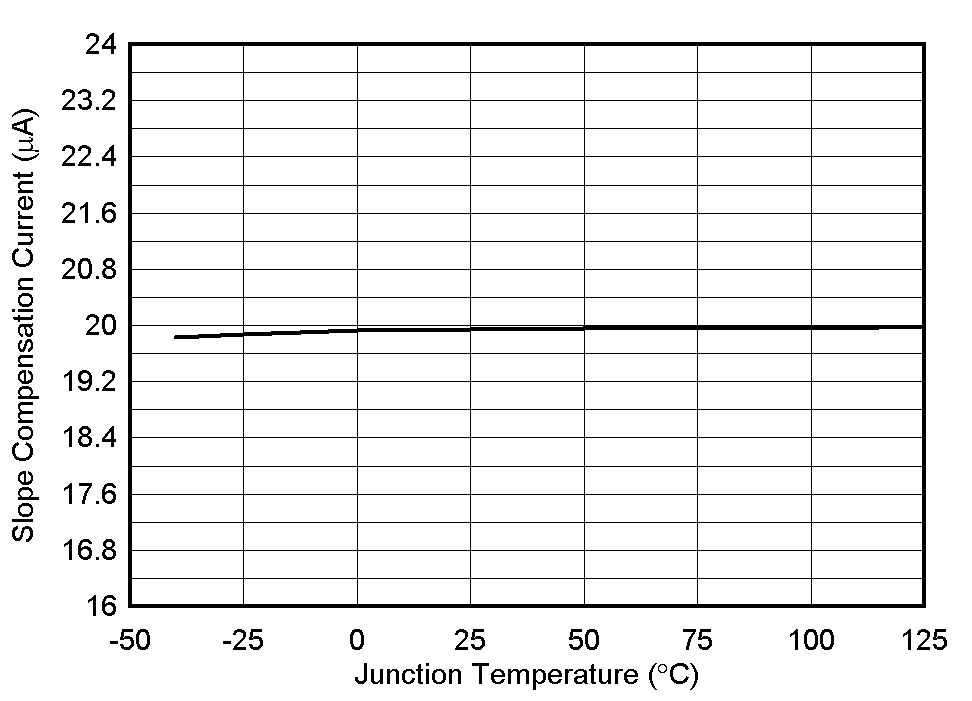

圖 7-14 斜坡補償電流與溫度間的關系

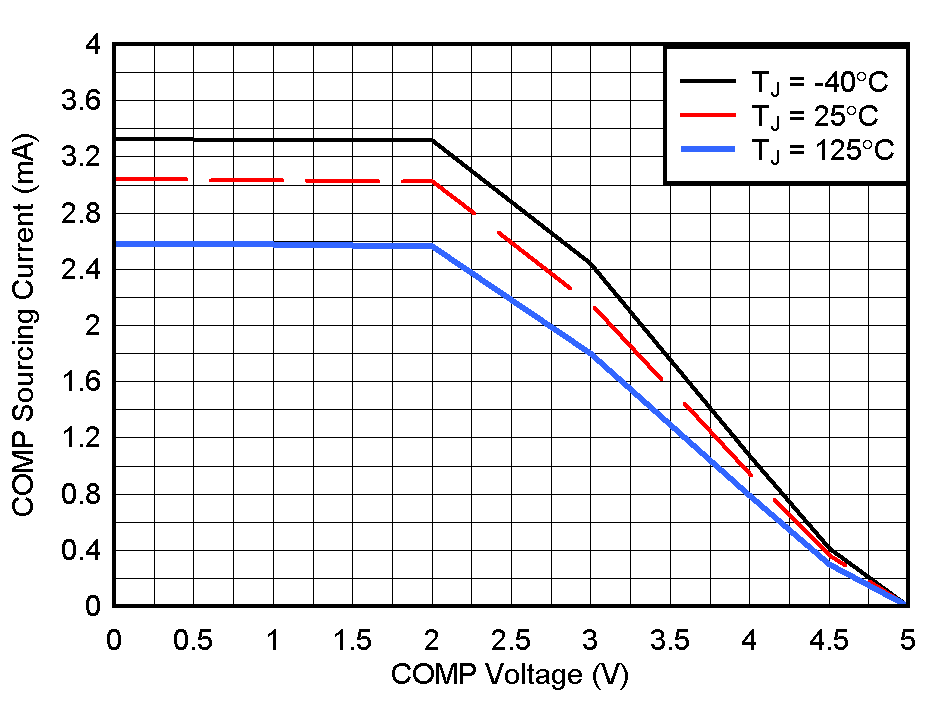

圖 7-16 誤差放大器拉電流

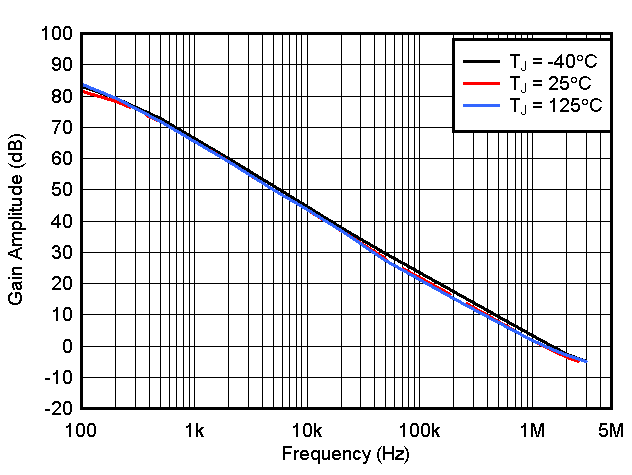

圖 7-18 誤差放大器增益與頻率間的關系
