8.4.8 線路欠壓保護和轉換器運行
拆下輸入電源時，在某些情況下，電源組件上可能會產生應力。
例如，在反激式轉換器開關完全停止（不管是不是暫時停止）之后，輸出電壓電容器可能會反向驅動其次級側同步 MOSFET。這種狀況可適用于斷電或下一次軟啟動。

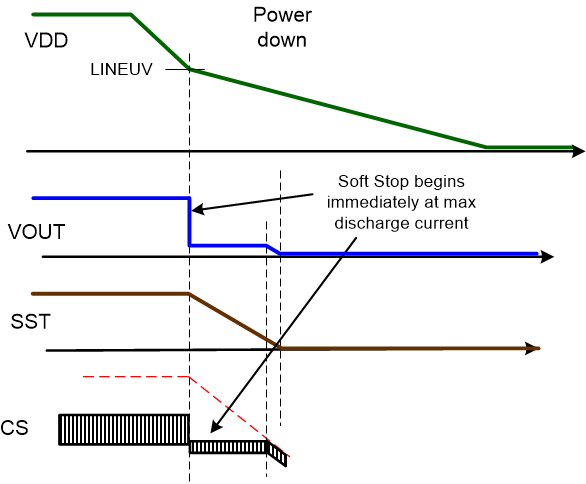

為了應對這種情況，在 LINEUV 電壓降至低于 VLIUVF 后，TPS23731 轉換至軟啟動模式。暫時打開啟動，以便維持 VVCC，然后使用 SST 控制以使開關 MOSFET 峰值電流緩慢下降。結果，轉換器輸出以受控方式放電，輸出電容器的能量發送回輸入大容量電容器。另請注意，在軟停止開始時，TPS23731 暫時強制峰值電流達到一個低值（VCS，最高大約為 50mV），直至 SST 電壓變得足夠低，可以使其進一步降低。這一高級功能使得軟停止可以立即開始使輸出電容器放電，而不管輸出負載水平如何，從而更大限度減少系統取舍，實現更優的開關 MOSFET 保護。請參閱圖 8-13。
圖 8-13 軟停止操作完成軟停止操作之后，為了避免因能量轉移對 LINEUV 電壓的影響而引起的后續振蕩，在 VDD 上施加內部負載 (~7mA) 約 160ms，然后才允許轉換器重新啟動。
