8.3.8 EMPS 和自動 MPS
為了在超低 IRTN 下維持 PSE 功率，TPS23731 通過 VSS 引腳生成脈沖電流，并適當?shù)卣{(diào)整幅度，使其凈電流達到足以維持功率的高電平。

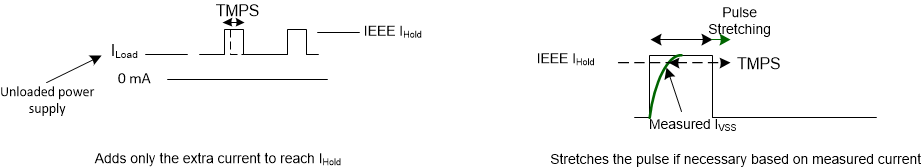

系統會根據 PSE 類型（1-2 類、3-4 類）自動選擇脈沖電流幅度（IMPSL、IMPSH）和持續時間（tMPSL、tMPSH），以便維持 PSE 功率，同時盡量減少功耗。自動展寬特性也用于消除系統條件（大容量電容和 PoE 電纜阻抗）對有效脈沖電流持續時間的影響。請參閱圖 8-4，其中圖示的脈沖電流從 VSS 引腳流出，而 ILOAD 是流入 RTN 引腳的直流電流。
圖 8-4 自動 MPS請注意，在進入 MPS 模式之前，在 RTN 引腳上檢測到輕負載條件，抗尖峰脈沖時間大約為 5ms。
