7.4.10 PD 熱插拔運行
IEEE802.3bt 新增了有關 3 型和 4 型運行模式的 PSE 輸出限制要求以便涵蓋更高功率的應用和 4 線對 應用。2 型、3 型和 4 型 PSE 必須符合已指定最小和最大拉電流邊界的輸出電流與時間關系模板。每個 2 線對的峰值輸出電流可能高達 50A（持續 10μs）或 1.75A（持續 75ms），而通過 4 線對輸電時，總峰值電流將是這些值的兩倍。因此，相對于 IEEE 802.3-2012，該標準更加需要對 PD 設備進行可靠保護。
內部熱插拔 MOSFET 借助限流和抗尖峰脈沖式（延時濾波式）折返功能來防止輸出故障和輸入電壓階躍。導通 MOSFET 出現過載時將觸發限流功能，結果使 V(RTN-VSS) 上升。如果 V(RTN-VSS) 上升到大約 14.5V 以上且持續時間超過大約 1.65ms，則電流限值將恢復到浪涌值，并且 PG 輸出端被強制為低電平，從而關閉轉換器，但這種情況下沒有適用的最小浪涌延遲周期 (81.5ms)。1.65ms 抗尖峰脈沖功能可防止瞬變使 PD 復位，但前提是恢復處于熱插拔和 PSE 保護范圍內。Figure 21 顯示了 VDD 至 RTN 短路期間的 RTN 電流曲線示例（使用 5 歐姆負載阻抗）。熱插拔 MOSFET 將進入電流限制范圍，導致 RTN 電壓升高。一旦 VRTN 超過 14.5V，被鉗位到電流限值的 IRTN 將在 1.65ms 后下降到浪涌電流限值水平。
當 V(VDD-VSS) 下降到 UVLO 下方之后又上升到其上方時，也會重新建立浪涌電流限值。

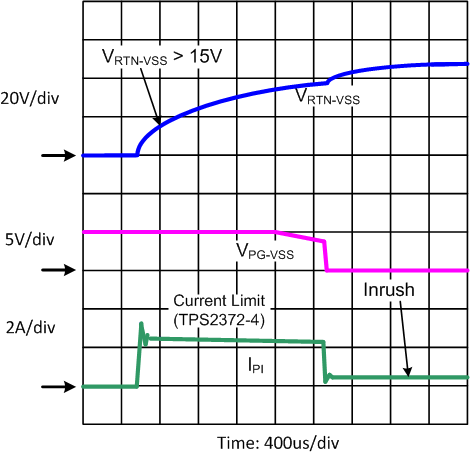

Figure 21. 對 PD 輸出短路的響應 PD 控制器具有熱傳感器，可用于保護內部熱插拔 MOSFET和 MPS 脈沖電流驅動器。啟動狀態或 VDD 至 RTN 短路等狀態會在 MOSFET 中引起高功耗。過熱關斷 (OTSD) 功能會關閉熱插拔 MOSFET、類別穩壓器和 MPS 驅動器，它們將在器件冷卻后重新啟動。過熱事件消失后，熱插拔 MOSFET 將被重新啟用，且 TPS2372 將恢復到浪涌階段。在供電運行期間將 DEN 拉至 VSS 會導致內部熱插拔 MOSFET 關閉。
在以下情況下將強制關閉熱插拔開關：
- V(DEN –VSS) < VPD-DIS（當 V(VDD-VSS) 處于運行范圍內時），
- PD 過熱，或
- V(VDD –VSS) < PoE UVLO 下降閾值（大約為 32V）。
