ZHCSPU9B February 2024 – October 2025 TCAN1576-Q1

PRODUCTION DATA

封裝選項

機械數據 (封裝 | 引腳)

D|14
- MPDS177H

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

zhcspu9b_oa

8.4.4.1 在待機模式下通過 RXD 請求進行總線喚醒 (BWRR)

TCAN1576-Q1 支持低功耗睡眠模式和待機模式，并使用稱為通過 RXD 請求進行總線喚醒 (BWRR) 的 CAN 總線喚醒機制。一旦接收到這種模式，TCAN1576-Q1 就會從睡眠模式自動切換到待機模式，并在 nINT 引腳（如果已啟用）上插入一個中斷，以向主機微處理器指示總線處于運行狀態。處理器喚醒并為 TCAN1576-Q1 提供服務。在睡眠模式下會啟用低功耗接收器和總線監視器，以允許通過 CAN 總線發出 RXD 喚醒請求。喚醒請求是連接到 RXD（驅動為低電平）的輸出，如圖 8-13 所示。外部 CAN FD 控制器會監視 RXD 的轉換情況（從高電平轉換為低電平），然后根據 RXD 喚醒請求重新激活器件，使其進入正常模式。在此模式下，如果 t_SILENCE 已過期，則在 BWRR 之前，CAN 總線端子會被弱下拉至 GND，請參閱圖 7-2。

該器件使用 ISO 11898-2:2016 標準中的喚醒模式 (WUP)2024 附錄 A 來將總線流量限定為喚醒主機微處理器的請求。總線喚醒請求會以 RXD 端子 (BWRR) 上的“下降沿加低電平”的形式發送給集成式 CAN FD 控制器。

喚醒模式 (WUP) 包括：

至少為 t_{WK_FILTER} 的濾波顯性總線時間，后跟
至少為 t_{WK_FILTER} 的濾波隱性總線時間，后跟
緊接著是至少為 t_{WK_FILTER} 的第二個濾波顯性總線時間
至少為 t_{WK_FILTER} 的第二個濾波隱形總線時間

檢測到 WUP 后，器件會開始在 RXD 引腳上發出喚醒請求 (BWRR)。該引腳的行為由寄存器 8h'12[2] 確定。如果 8h'12[2] = 0b，一旦接收到滿足顯性、隱性、顯性濾波時間、隱形濾波時間，且 V_IO ≥ UV_IO、V_CC ≥ UV_CC 的 WUP 模式，RXD 引腳就會被拉低。在存在 V_IO 或不需要 V_CC ≥ UV_CC 的情況下，通過將 VCC_DIS 設置為 8'h4B[0] = 1b 來禁用 V_CC ≥ UV_CC 要求。第一個濾波顯性信號會發起 WUP，之后總線監視器會等待濾波隱性信號；其他總線通信不會使總線監視器復位。接收到濾波隱性信號后，總線監視器會等待第二個濾波顯性信號；其他總線通信不會使總線監視器復位。接收到第二個濾波顯性信號后，總線監視器會等待第二個濾波隱性信號；其他總線通信不會使總線監視器復位。在接收到第二個濾波隱性信號后，總線監視器會立即識別 WUP 并切換到 BWRR 模式。

對于被視為已濾波的顯性或隱性信號，總線必須保持該狀態超過 t_{WK_FILTER} 時間。由于 t_{WK_FILTER} 存在變化性，可以分為以下幾種情況來判定。

時間短于 t_{WK_FILTER(MIN)} 的總線狀態不會被檢測為 WUP 的一部分；因此不會生成 BWRR。
t_{WK_FILTER(MIN)} 和 t_{WK_FILTER(MAX)} 之間的總線狀態時間被檢測為 WUP 的一部分，并且可能會生成 BWRR。
時間超過 t_{WK_FILTER(MAX)} 的總線狀態始終會被檢測為 WUP 的一部分，因此始終會生成 BWRR。

請參閱圖 8-13 以了解 WUP 的時序圖。

用于 WUP 和 BWRR 的模式和 t_{WK_FILTER} 時間可防止噪聲和總線卡在顯性狀態故障導致錯誤的喚醒請求，同時允許任何 CAN 或 CAN FD 報文發起 BWRR。如果器件切換到正常模式，或者 V_CC 上發生欠壓事件，則會丟失 BWRR。WUP 模式必須在 t_{WK_TIMEOUT} 時間內發生；否則，器件會處于等待下一個隱性信號和有效 WUP 模式的狀態。

如果 8h'12[2] = 1b，RXD 引腳會在 t_TOGGLE = 10μs 內從低電平切換到高電平再切換到低電平，直到器件進入正?；虮O(jiān)聽模式。BWRR 會在加電時以及退出睡眠模式或某些失效防護模式條件后，在待機模式下激活。如果 SPI 寫入將器件置于待機模式，RXD 引腳將處于高電平，直到發生喚醒事件。隨后，RXD 引腳的行為與從睡眠模式喚醒時的行為類似。

注：如果不需要 CAN 總線喚醒功能，則可以通過設置 CAN_WUP_DIS 8'h1B[0] = 1b 來禁用該功能。

TCAN1575-Q1 TCAN1576-Q1 喚醒模式 (WUP) 和通過 RXD 請求進行總線喚醒 (BWRR)

圖 8-13 喚醒模式 (WUP) 和通過 RXD 請求進行總線喚醒 (BWRR)

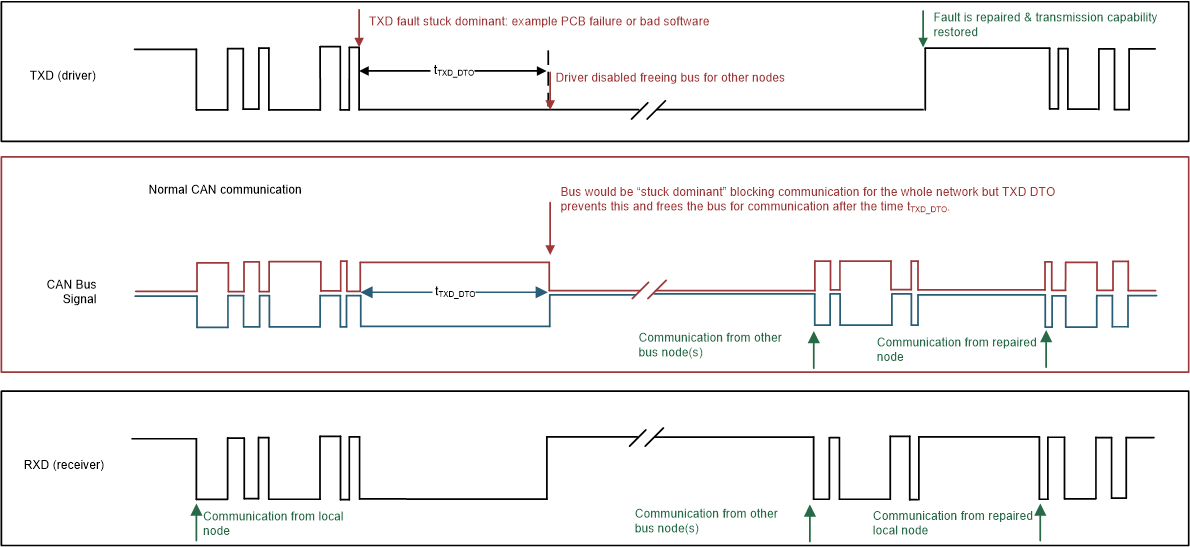

TCAN1575-Q1 TCAN1576-Q1 TXD DTO 的時序圖示例

圖 8-14 TXD DTO 的時序圖示例
