8.3.7 頻率同步
該器件有一個內部鎖相環 (PLL) 可以在 RT 引腳設置的頻率和外部頻率同步信號之間無縫轉換開關頻率。如果未提供外部頻率，RT 引腳將設置 PLL 的中心頻率。外部同步信號可以更改開關頻率 ±50%。為了確保低靜態電流，如果沒有有效的 SYNC 頻率（即施加了超出建議同步范圍的頻率信號），則會禁用 SYNC 引腳的輸入緩沖器。
如果應用了有效的同步頻率，則器件在 PSM 暫停期間不會進入 uSleep。內部 PLL 保持激活狀態，以便在負載增加（例如由于輸出上的負載階躍）的情況下快速重新同步到外部同步信號。該行為可改善瞬態響應，但在輕負載運行時會導致更高的靜態電流，因?yàn)槿绻?SYNC 引腳提供同步信號，則會禁用 uSleep。

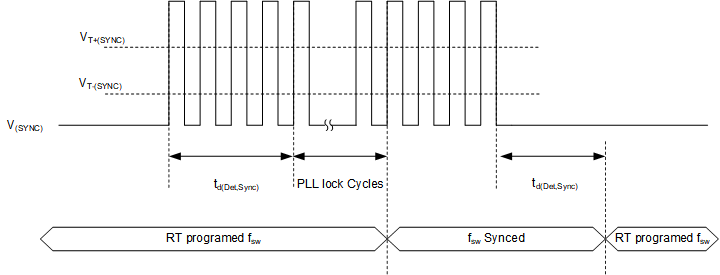

同步時序如圖 8-13 所示。

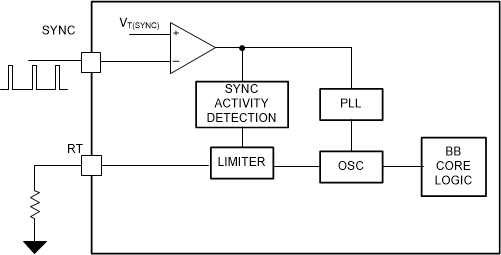

圖 8-12 主振蕩器功能方框圖
圖 8-13 時序圖 SYNC 功能
注： SYNC 引腳有一個次要功能來配置初始化階段的電流限制方向。如果在此期間拉至 GND，則將選擇負電流限值。如果該引腳懸空或拉至 VCC，則會選擇正電流限值。請參閱：電流限值運行
