8.3.4 電源電壓選擇 – VMAX 開關
有兩個引腳可為 內部穩壓器供電。由于內部的電源電壓選擇電路，該器件通過在低輸入或輸出電壓以及輸出短路等瞬態運行條件下無縫運行來降低功率耗散。當 VIN 或 BIAS 引腳上的電壓均高于切換閾值 (VT(VCC, SUP)) 時，VMAX 開關會從這兩個引腳中選擇電壓較低的引腳。如果一個引腳電壓低于切換閾值，則會選擇另一個電源引腳。如果兩個引腳都低于切換閾值，則會選擇 VIN 和 BIAS 中較高的電壓作為電源電壓。以下是電源引腳的通用配置：
- VIN 引腳連接到電源電壓。BIAS 引腳連接到 VO。在啟動期間，只要輸出電壓不高于電源切換閾值，VIN 便會為內部穩壓器供電。一旦 VO 足夠高，電源電流就會來自 BIAS 引腳。
- VIN 引腳和偏置引腳一起連接至輸入電源電壓。此配置常用于輸入電源電壓通常低于或等于輸出電壓的應用。由于偏置引腳連接到輸入電壓，因此器件在啟動時的低輸入電壓下具有內部穩壓器的完整電流能力。
- VIN 連接到輸入電源電壓，BIAS 引腳連接到輔助電源（例如，現有的 12V 直流/直流轉換器）。這種配置通常用于輸入和輸出電壓為高壓的應用，在此類應用中需要進一步最大限度降低集成線性穩壓器上的功率耗散。

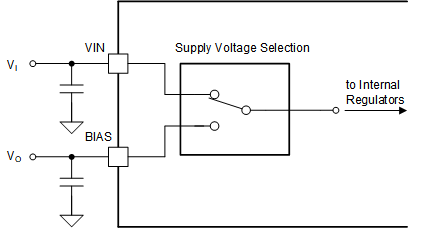

圖 8-7 VMAX 電源方案 1

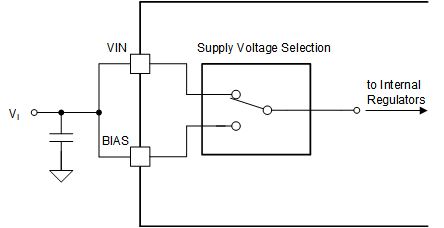

圖 8-8 VMAX 電源方案 2

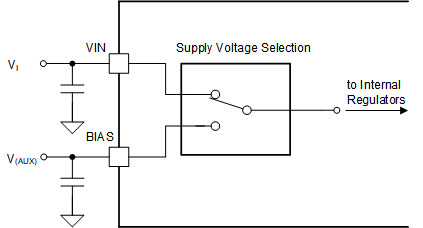

圖 8-9 VMAX 電源方案 3
