8.4 器件功能模式

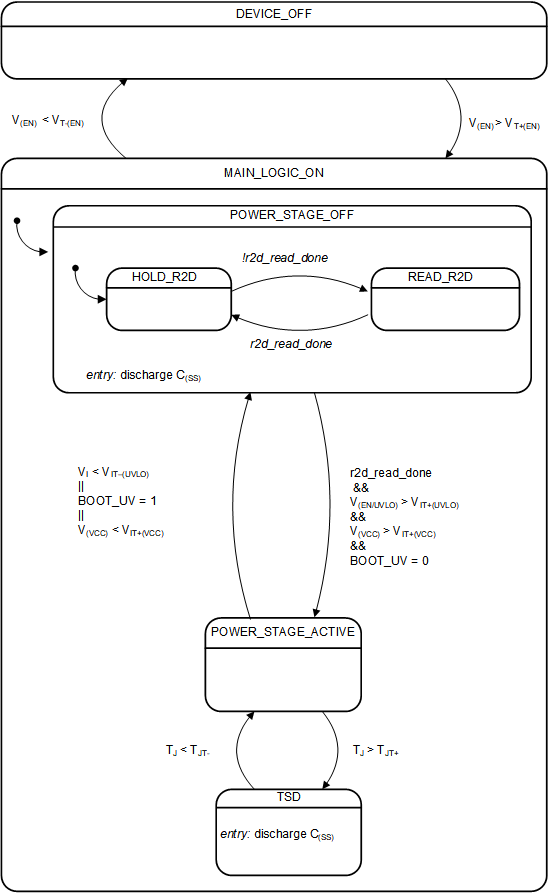

圖 8-23 描述了內部器件邏輯的功能行為。
圖 8-23 功能狀態圖
DEVICE_OFF
在 DEVICE_OFF 狀態期間，LM51770x 處于關斷狀態。所有內部邏輯和直流/直流轉換器以及柵極驅動器均關閉。內部 POR 系統監控 EN 閾值，以啟動基準系統和器件邏輯的初始化。器件電流消耗由關斷電流給出。
MAIN_LOGIC_ON
LM51770x 轉換到 MAIN_LOGIC_ON 狀態后，將先保持 POWER_STAGE_OFF 狀態。此時將為啟動進行必要的檢查并做好準備。電流消耗由待機電流給出。
HOLD-R2D
在此狀態下會讀取 CFG 引腳設置，邏輯會存儲這些設置，直到下一個 EN 引腳周期。
READ_R2D
在 READ-R2D 狀態期間，LM51770x 執行 CFG 引腳的讀取，以獲取由放置的電阻器確定的所選設置。
POWER_STAGE_ACTIVE
在每次進入該狀態期間，器件都會執行軟啟動斜坡，以避免過多的浪涌電流。在該狀態下，功率級處于運行狀態，轉換器處于運行狀態。電流消耗由電氣規格表中的有效靜態電流給出。
TSD
如果器件結溫超過熱關斷限值，器件將進入 TSD 狀態，一旦觸發熱關斷遲滯，器件將自動轉換回 POWER_STAGE_ACTIVE 狀態。
