8.3.9 輸出電壓跟蹤
該器件集成了兩種輸出電壓跟蹤功能。
- 通過 SS/ATRK 引腳實現的模擬電壓跟蹤功能
- 通過 DTRK 引腳實現的數字電壓跟蹤功能
模擬電壓跟蹤
對于模擬輸出電壓跟蹤，施加的外部電壓會覆蓋輸出調節環路的基準電壓。雖然可以在完成軟啟動之前施加該電壓，但建議不要這樣做，因?yàn)閱?dòng)期間的軟啟動斜坡時間會改變，因此會改變輸入電流。
由于內部誤差放大器設計為使用最低基準輸入電壓，因此在 SS/ATRK 引腳上施加的電壓僅對低于反饋引腳 Vref 的電壓有效。所以，輸出的最大電壓由 FB 引腳上的電阻器網絡決定。
如果使用模擬電壓跟蹤來啟動轉換器電壓，則 MODE 引腳上從高電平變?yōu)榈碗娖交驈牡碗娖阶優楦唠娖降淖兓瘜⒅甘拒泦?dòng)已完成的邏輯。
數字電壓跟蹤
LM51770x 的 DTRK 輸入會直接調制內部基準電壓。如果 DTRK 引腳上的電壓高于 VT(DTRK) 上升閾值，并且向該引腳施加了建議頻率的 PWM 信號，則會激活此功能。
器件可防止數字跟蹤期間的最大輸出電壓超過 FB 電阻分壓器的標稱基準電壓。施加的 PWM 信號根據 DTRK 引腳上的占空比降低內部基準電壓。PWM 輸入的占空比較低意味著輸出電壓較低，而占空比較高表示輸出電壓較高。例如，30% 的占空比會使輸出電壓為 FB 分壓電阻器所選電壓的 30%。

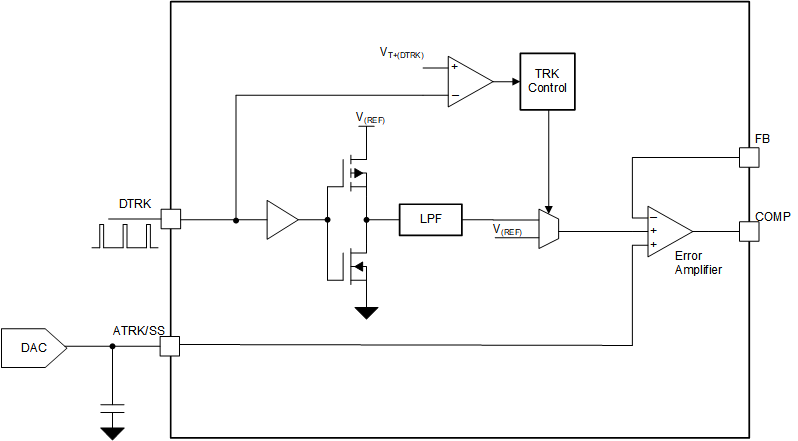

圖 8-16 輸出電壓跟蹤功能方框圖
