5.6 典型特性
所有曲線都是在 VIN = 5V 且采用節 7 所示的典型應用電路配置時獲取。除非另有說明，否則 TJ = 25°C。

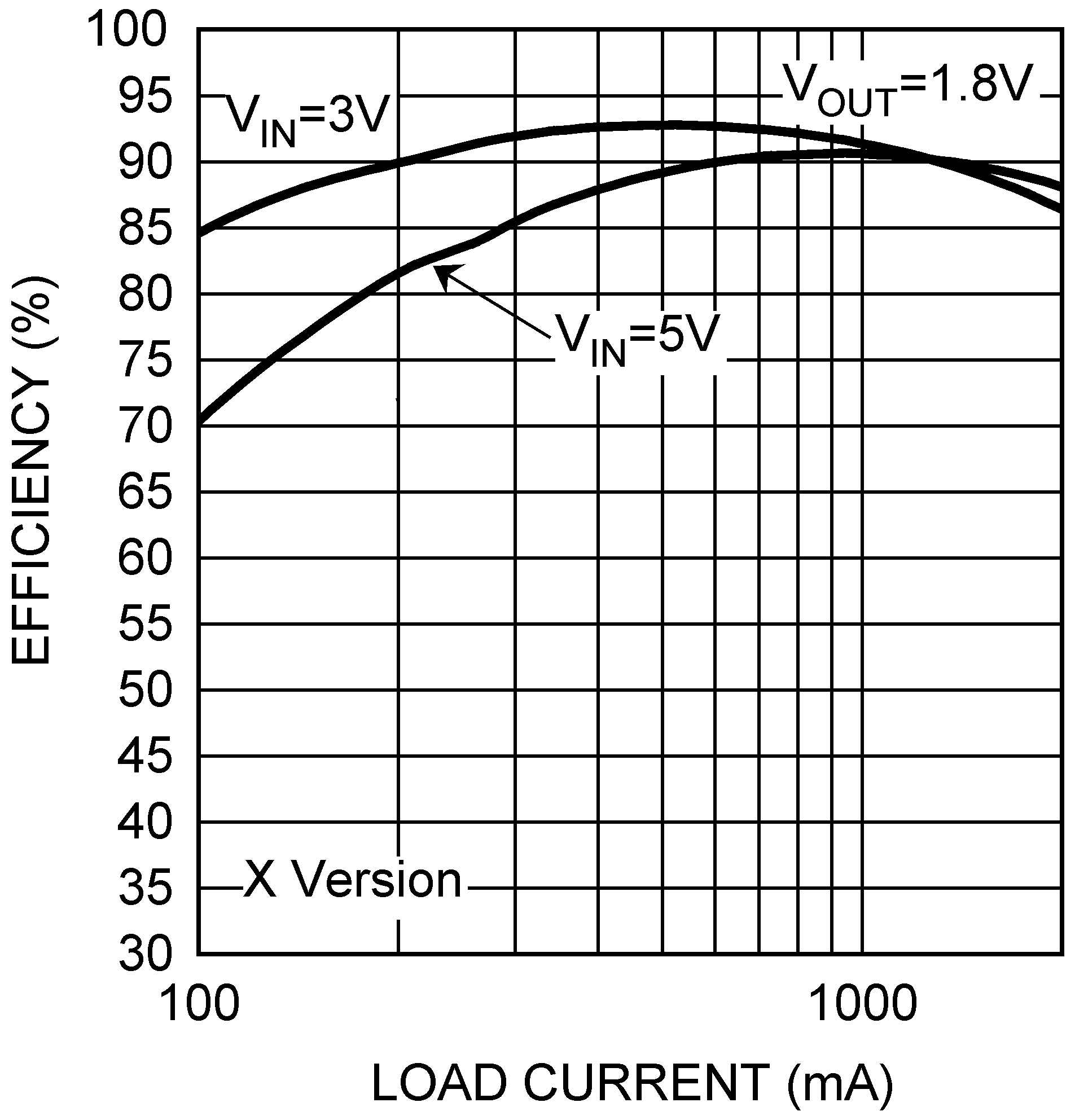

圖 5-1 效率與負載間的關系
圖 5-3 效率與負載間的關系
圖 5-5 效率與負載間的關系
| VIN = 3V | VOUT = 1.8V |
圖 5-9 振蕩器頻率與溫度間的關系
圖 5-11 底部 RDSON 與溫度間的關系（WQFN-16 封裝）
圖 5-13 底部 RDSON 與溫度間的關系（HTSSOP-20 封裝）

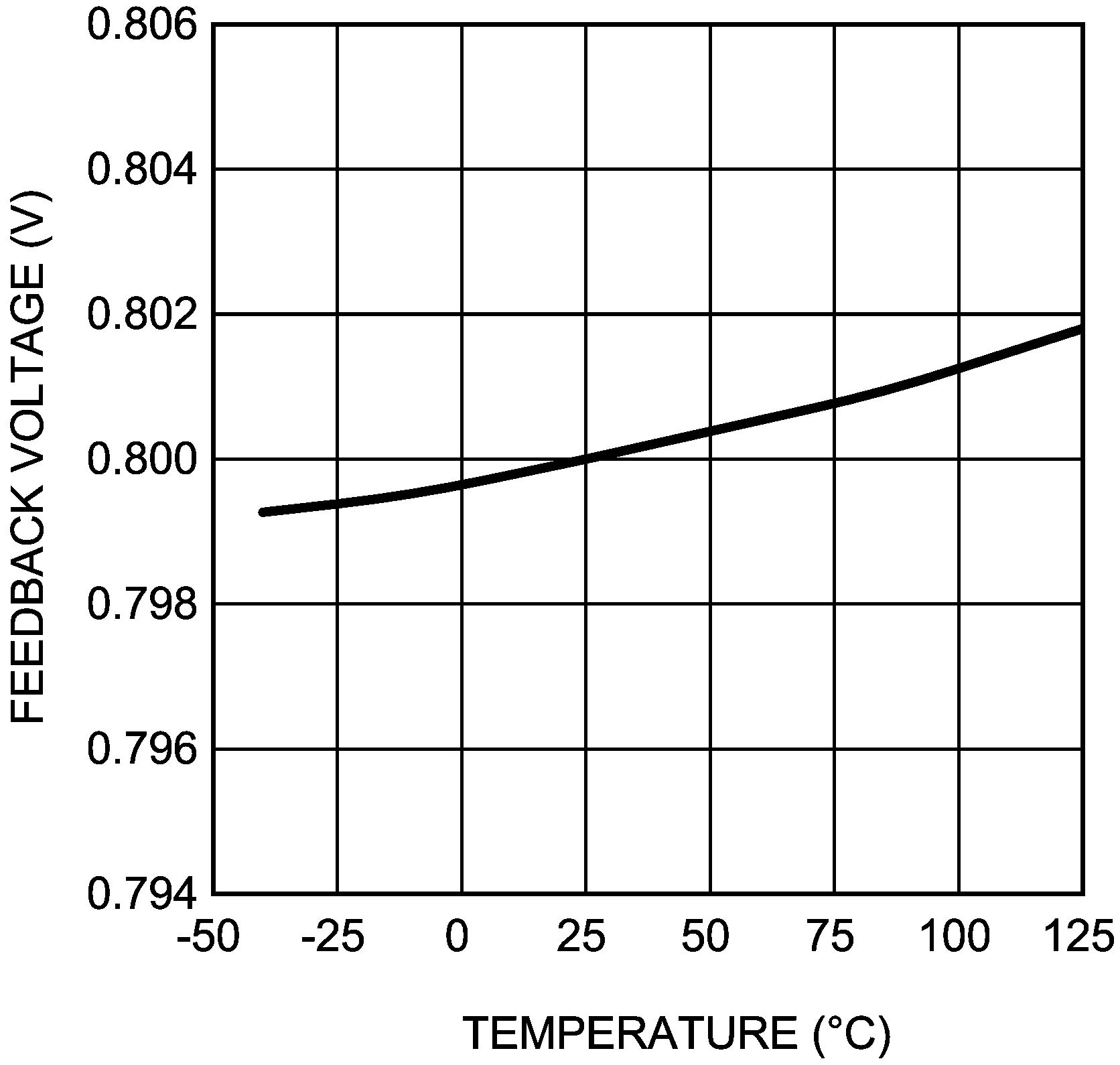

圖 5-15 VFB 與溫度間的關系
圖 5-17 反向電流限值與溫度間的關系
圖 5-19 IQ（靜態電流）與溫度間的關系（Q0 級）
圖 5-21 電流限值與溫度間的關系（Q0 級）
圖 5-23 頂部 RDSON 與溫度間的關系（Q0 級）

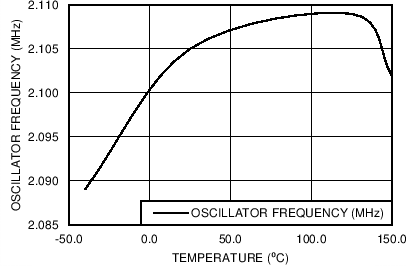

圖 5-25 振蕩器頻率與溫度間的關系（Q0 級）
圖 5-2 效率與負載間的關系
圖 5-4 效率與負載間的關系
| VIN = 5V | VOUT = 1.8V |
| VOUT = 1.8V | IOUT = 1000mA |
圖 5-10 頂部 RDSON 與溫度間的關系（WQFN-16 封裝）
圖 5-12 頂部 RDSON 與溫度間的關系（HTSSOP-20 封裝）
圖 5-14 IQ（靜態電流開關）
| VIN = 5V 和 3.3V |
圖 5-18 短路波形
圖 5-20 VFB 與溫度間的關系（Q0 級）
圖 5-22 反向電流限值與溫度間的關系（Q0 級）
圖 5-24 底部 RDSON 與溫度間的關系（Q0 級）
