3 說明
LM26420-Q1 穩壓器是一款單片高效雙通道 PWM 直流/直流降壓轉換器。該器件可使用一流的 BICMOS 技術通過內部 75mΩ MOS 頂部開關和內部 50mΩ MOS 底部開關驅動兩個 2A 負載，實現最佳的功率密度。世界級控制電路可實現低至 30ns 的接通時間，從而在整個 3V 至 5.5V 輸入工作范圍內支持低至 0.8V 的最小輸出電壓的出色高頻轉換。
盡管運行頻率很高，但仍可以輕松實現高達 93% 的效率。具備外部關斷功能，因此具有超低的待機電流。LM26420-Q1 使用電流模式控制和內部補償在各種運行條件下提供高性能調節。
由于開關頻率確保大于 2MHz，因此 LM26420-Q1 可用于汽車應用，而不會在 AM 頻帶中產生干擾。
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

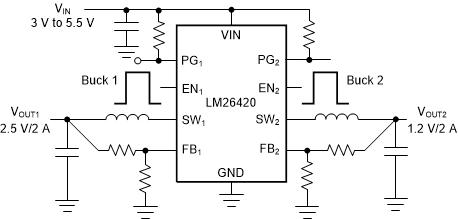

LM26420 雙路降壓直流/直流轉換器

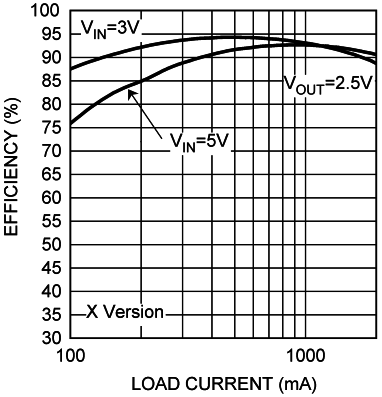

LM26420 效率（高達 93%）
