7.2.1.2.2 電感器選型
占空比 (D) 可以近似為輸出電壓 (VOUT) 與輸入電壓 (VIN) 之比：
必須包含內部 NMOS (SW_BOT) 和 PMOS (SW_TOP) 上的壓降，以計算更精確的占空比。使用以下公式計算 D：
可通過以下公式近似計算 VSW_TOP 和 VSW_BOT：
電感器感值決定了電感器紋波電流。較小的電感器感值可減小電感器的尺寸，但會增大輸出紋波電壓。增加電感器感值會降低輸出紋波電流。
確保不超過最小電流限值 (2.4A)，因此必須計算電感器中的峰值電流?？梢酝ㄟ^以下公式來計算電感器的峰值電流 (ILPK)：

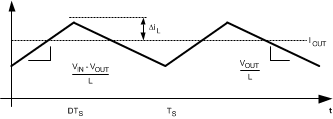

圖 7-8 電感器電流
通常，
如果 ΔiL = 2A 的 20%，則電感器中的峰值電流為 2.4A。所有運行條件下的最小額定電流限值為 2.4A。減小 ΔiL，或做出零裕度足夠安全的工程判斷。典型電流限值為 3.3A。
LM26420-Q1 的工作頻率允許使用陶瓷輸出電容器，而不會影響瞬態響應。陶瓷電容器可在不顯著增加輸出紋波電壓的情況下允許更高的電感器紋波。有關計算輸出電壓紋波的更多詳細信息，請參閱節 7.2.1.2.4?，F(xiàn)在已確定紋波電流，可以通過以下公式計算電感：
其中
選擇電感器時，請確保該電感器能夠支持峰值輸出電流，而不會達到飽和。電感器飽和會導致電感突然降低，從而阻止穩壓器正常運行。電感器的峰值電流用于指定電感器的最大輸出電流，由于內部電流限制信號的延遲極小，因此飽和不是問題。在 LM26420-Q1 使用的頻率下運行時，最好使用基于鐵氧體的電感器，以最大限度地減小磁芯損耗。由于基于鐵氧體的電感器的種類很多，這幾乎沒有限制。最后，具有較低串聯電阻 (RDCR) 的電感器可提供更高的工作效率。有關建議的電感器，請參閱表 7-2。
