7.1.3 使用精密使能和電源正常
LM26420-Q1 器件精密 EN 和 PG 引腳滿足了具有挑戰性的應用中所需的許時序要求。每個輸出可獨立控制，并具有獨立的電源正常狀態指示功能。這樣就可以通過多種方法來控制每個輸出。通常，每個輸出的使能引腳連接到輸入電壓，當輸入電壓達到 UVLO 上升閾值時，輸出會按比例斜升。在某些情況下，第二個輸出 (VOUT2) 在第一個輸出 (VOUT1) 達到所需設定點的 90% 之后才會開啟。通過在 VOUT1 和 EN2 之間連接一個外部電阻分壓器，可以輕松實現這一點，請參閱圖 7-3。

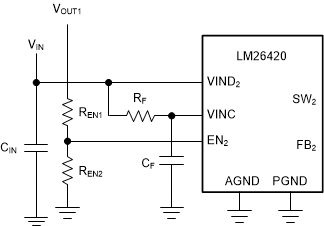

圖 7-3 VOUT1 通過電阻分壓器控制 VOUT2如果不需要使用 VOUT1 通過電阻分壓器控制 VOUT2，則可以將 PG1 連接到 EN2 引腳來控制 VOUT2，請參閱圖 7-4。RPG1 是 10kΩ 至 100kΩ 范圍內的上拉電阻器。50kΩ 是建議值。當 VOUT1 約為編程輸出的 85% 時，這會導通 VOUT2。
當 VOUT1 超出編程輸出的 時，使用 PG1 控制 VOUT2 也會關閉 VOUT2。

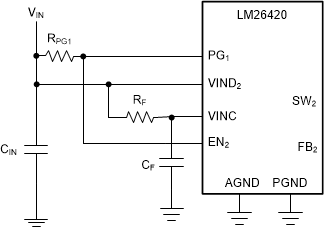

圖 7-4 PG1 控制 VOUT2另一個示例是在輸入電壓達到所需電壓設定值的 90% 之后才會開啟輸出。這可以驗證在開啟輸出之前輸入電源是否穩定。選擇 REN1 和 REN2，以便在達到所需設定點的 90% 時 EN 引腳上的電壓大于 1.12V。

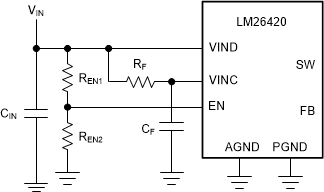

圖 7-5 Vin 控制 VOUTLM26420-Q1 的電源正常功能采用遲滯設計，可確保在大瞬態期間不會將錯誤的電源正常標志置為有效。在將電源正常狀態設置為高電平后，在大約 7.5μs（典型值）期間，輸出電壓超過設定點的 ±15% 之后電源正常狀態才會被拉至低電平，請參閱圖 7-6。
圖 7-6 電源正常遲滯運行
