7.1.2 VINC 濾波元件

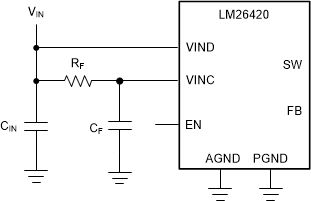

VINC 和 AGND 之間需要額外濾波，以防止 VIN 上的高頻噪聲干擾連接到 VINC 的敏感電路?？梢栽?VINC 引腳上使用一個小型 RC 濾波器，如圖 7-2 所示。
圖 7-2 VINC 上的 RC 濾波器RF 通常介于 1Ω 和 10Ω 之間，這樣由于 VINC 偏置電流而導致的該電阻器上的穩定狀態壓降不會影響 UVLO 電平。在 X7R 或 X5R 電介質中，CF 的范圍可以為 0.22μF 至 1μF，其中 RC 時間常數必須至少為 2μs。CF 必須放置在盡可能靠近器件的位置，并與 VINC 和 AGND 直接連接。
