7.3.2 推挽式轉換器
推挽式轉換器需要使用帶有中心抽頭的變壓器將電力從初級傳輸?shù)酱渭?jí)（請參閱圖 7-3）。

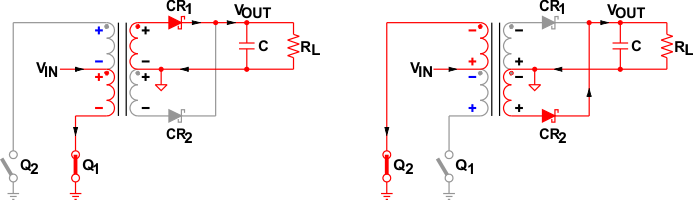

圖 7-3 推挽式轉換器的開關周期當 Q1 導通時，VIN 驅動電流通過初級的下半部分流入接地端，從而在初級的下端產生相對于中心抽頭處 VIN 電位的負電壓電位。
與此同時，初級上半部分的電壓使得初級上端相對于中心抽頭為正，以便維持先前通過 Q2（現在已變?yōu)楦咦杩梗┙⒌碾娏髁鲃?dòng)。兩個電壓源（每個都等于 VIN）以串聯方式連接，在初級的開路端產生相對于接地為 2 × VIN 的電壓電位。
按照點規定，在初級上出現的相同電壓極性也出現在次級上。因此，次級上端的正電位正向偏置二極管 CR1。從次級上端開始的次級電流流過 CR1，對電容器 C 進行充電，并通過負載阻抗 RL 返回到中心抽頭。
當 Q2 導通時，Q1 變?yōu)楦咦杩共⑶页跫?jí)和次級的電壓極性會反轉?，F(xiàn)在初級的下端呈現出具有相對于接地為 2 × VIN 電位的開路端。在這種情況下，CR2 正向偏置，而 CR1 反向偏置，電流從次級下端流過 CR2，為電容器充電并通過負載返回到中心抽頭。
